Beschreibung
HOMA Pumpenschacht SKB 6 45/2 – Klasse B(BEGU)
inklusive 2x HOMA GRP 26 D EX Tauchmotorpumpen + Steuerung PS25/D6

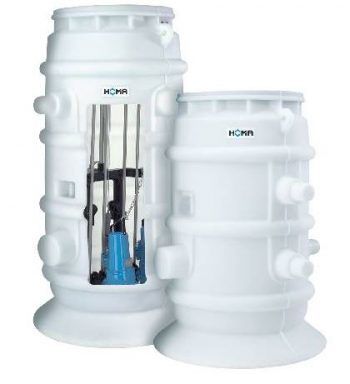

HOMA SKB 6 45/2 – Anschlussfertiger Kunststoff-Abwasserschacht für Tauchmotorpumpen
Einsatzgebiete:
HOMA Pumpenschachtssystem SKB 6 und SKB 9 sind anschlussfertige Pumpstationen mit auftriebssicherem Abwasser-Sammelschacht, insbesondere zur Gebäudeentwässerung unterhalb der Rückstauebene. Sie können sowohl für den Einsatz in Druckentwässerungssystemen mit Abwasser-Schneidwerkpumpen der Baureihe Barracuda GRP ausgerüstet werden, als auch mit feststofffördernden Kanalrad- oder Freistromrad-AbwasserTauchpumpen der Baureihe TP. Für Einbauorte gemäß DIN EN 124 mit Belastung nach Klasse: – A 15 | – B 125 | – D 400.
Besondere Vorteile:
Bauart:
im Standard:
– SKB 9 bis 2680 mm möglich
Schachtabdeckung des Pumpenschachts SKB 6-45/2:
Höhen – Auflagering 80mm aus Beton, Anschlussverschraubung PE-HD 65mm, BEGU-Abdeckung – Belastungsklasse B nach DIN EN124
Technische Daten:
| Schachtdurchmesser | 800 mm |
| Außendurchmesser | max. 1330 mm |
| Gesamthöhe (mit Schachtabdeckung) | 1815-1975 mm |
| Behältervolumen | 950 l |
| Druckleitungsanschluß | R 1 1/2“ AG / PEHD Ø 63 x 5,8 mm |
Tauchmotorpumpe GRP 26 D Ex – Ausführung D (400 V/3 Ph)
Einsatzbereiche:
Abwasserentsorgung mit geringen Rohrleitungsquerschnitten, großen Förderhöhen bei relativ geringer Fördermenge, Druckentwässerungs-Systeme in topgraphisch schwierigen Gebieten. Die Barracudas zerkleinern in Sekundenbruchteilen mitgeführte Feststoffe, so dass für die Rohrleitungen bereits Kunststoffrohre mit Querschnitten ab 1½“ ausreichend sind. So lassen sich die Kosten für den Materialeinsatz und die Verlegung von Abwassersystemen erheblich reduzieren.
DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA, Zertifikat Nr. 0220119.
Motor:
Voll überflutbarer, druckwasserdichter E-Motor, Einphasen- oder Dreiphasenausführung. Thermofühler zur Temperaturüberwachung in der Wicklung. Isolationsklasse H, Schutzart IP 68.
Werkstoffe:
Motorgehäuse,Pumpengehäuse, Laufrad (Grauguss EN-GJL-250) Motorwelle, Schrauben (Edelstahl) Schneideinrichtung (Edelstahl 1.4122 Härte 55HRC) Gleitringdichtung (Siliziumkarbid) Elastomere (NBR).
Fördermedium:
Klar- oder Schmutzwasser, mit Fest- und Faserstoffen belastetes Abwasser und Fäkalien. Max. Temperatur des Fördermediums: 40˚C, kurzzeitig bis 60˚C.
Aufstellung:
Stationär oder transportabel. Ausführung mit optionaler Schwimmerschaltung als automatische Abwasserpumpe mit wasserstandsabhängiger Betriebssteuerung.
Laufräder:
Offenes Mehrkanalrad für verschmutzte und schlammige Medien mit Feststoffen. GRP Schneideinrichtung – Dem Laufrad vorgeschaltete Schneideinrichtung zur Zerkleinerung von Feststoffen.
EX:
Produktvorteile:
- exzellente Schneideigenschaften
- hohe Wirkungsgrade
- robuste Konstruktion, hochwertige Werkstoffeauch in explosionsgeschützter Ausführung lieferbar
- ab GRP 56 auch mit Motorkühlmantel für die Trockenaufstellung erhältlich
- einstellbare Schneideinrichtung aus Hartmetall (HRA 90)
- hohe Förderleistung mit Druckanschlüssen bis DN 150
- leistungsstarke Kanalrad-Pumpen mit Kugeldurchgängen bis100 mm Durchmesser
Technische Daten:
| Förderhöhe Hmax: | 33,0 m |
| Förderleistung Qmax: | 21,2 m³/h |
| Leistung P1: | 2,5 KW |
| Leistung P2: | 1,9 KW |
| Spannung: | 400V/ |
| Stromart: | 3Ph 50Hz |
| Nennstrom: | 4,4 A |
| Druckanschluss: | G 2 AG – DN 50 |
Steuerung:
Lieferumfang vom Paket HOMA Pumpenschacht SKB 6 45/2 B – GRP26 D EX
HOMA Pumpenschachtssystem SKB 6 45/2: Anschlussfertige Kunststoff-Abwasserschächte für Tauchmotorpumpen Schacht mit eingebautem Kupplungssystem für 1 oder 2 Pumpen, Kugel-Rückflussverhinderer, Absperrschieber, Staurohr für Pumpensteuerung, 15 m Pneumatikleitung.10 m Anschlusskabel sowie mit Belastungsklasse B Abdeckung (BEGU), Auflagering 80mm, Anschlussverschraubung PE-HD 65mm. 2 Barracuda GRP 26 D Ex Tauchmotorpumpen mit Schneideinrichtung für Abwasser und Fäkalien und Kupplungsgegenflanschen sowie der Steuerung PS-25/D6.
Download Bereich
Hier finden Sie Produktprospekte, Technische Zeichnungen und Bedienungsanleitungen als PDF Dokument.
HOMA Pumpenschacht SKB 6 45/2 Prospekt
HOMA Pumpenschacht SKB 6 45/2 Bedienungsanleitung
HOMA Schneidwerk-Abwasserpumpen GRP16-50 Prospekt
HOMA Schneidwerk-Abwasserpumpen_GRP16-50 Bedienungsanleitung
HOMA Pumpen-Steuerung PS – Prospekt
