HOMA Pumpenschacht SKB 9 45/1 A mit GRP 26 D EX & Steuerung PCM – Kompaktes Komplettsystem für Druckentwässerung
Das anschlussfertige HOMA Pumpenschachtsystem SKB 9 45/1 A ist die ideale Lösung für die rückstausichere Gebäudeentwässerung in begehbaren Bereichen. Ausgestattet mit einer leistungsstarken GRP 26 D EX Schneidrad-Tauchpumpe und der intelligenten Pumpensteuerung PCM, eignet sich dieses System perfekt für den Einsatz in Druckentwässerungssystemen unterhalb der Rückstauebene – besonders bei schwierigen topografischen Verhältnissen.
Geliefert wird der Schacht mit einer BEGU-Schachtabdeckung der Klasse A gemäß DIN EN 124 – ideal für Grünflächen und private Hofzufahrten.
✅ Produkt-Highlights auf einen Blick:
-
Vormontiertes Komplettsystem: Einbaufertiger Schacht inkl. Tauchpumpe, Steuerung, Rückflussverhinderer, Armaturen & Abdeckung
-
GRP 26 D EX Schneidradpumpe mit Explosionsschutz – ideal für fäkalienhaltiges Abwasser und Feststoffe
-
BEGU-Abdeckung Klasse A – begehbar, für den privaten Bereich geeignet
-
Hochwertige Materialien & langlebige Komponenten für zuverlässigen Dauerbetrieb
-
Einfache Wartung durch hängendes Kupplungssystem
-
Versandkostenfrei in Deutschland & inkl. 19 % MwSt.

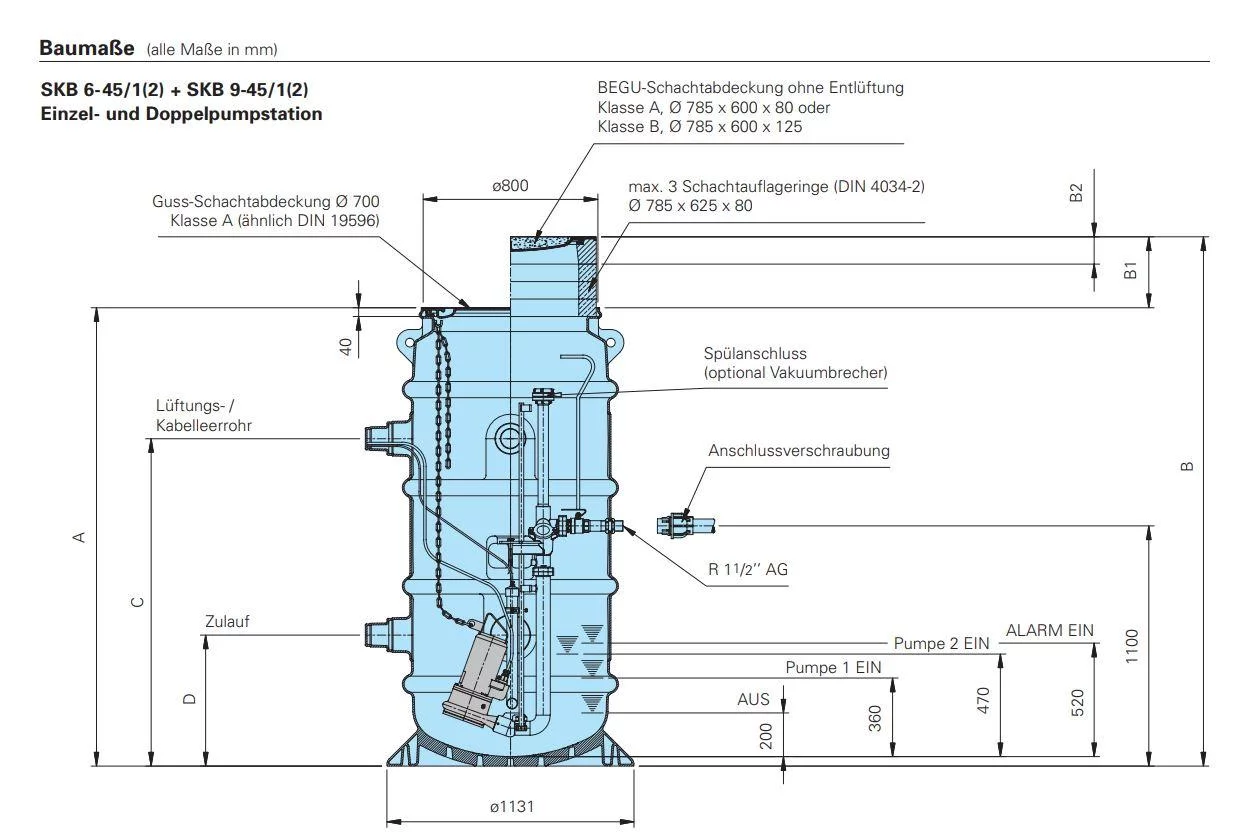

⚙️ Technische Daten Pumpenschacht SKB 9 45/1 A:
-

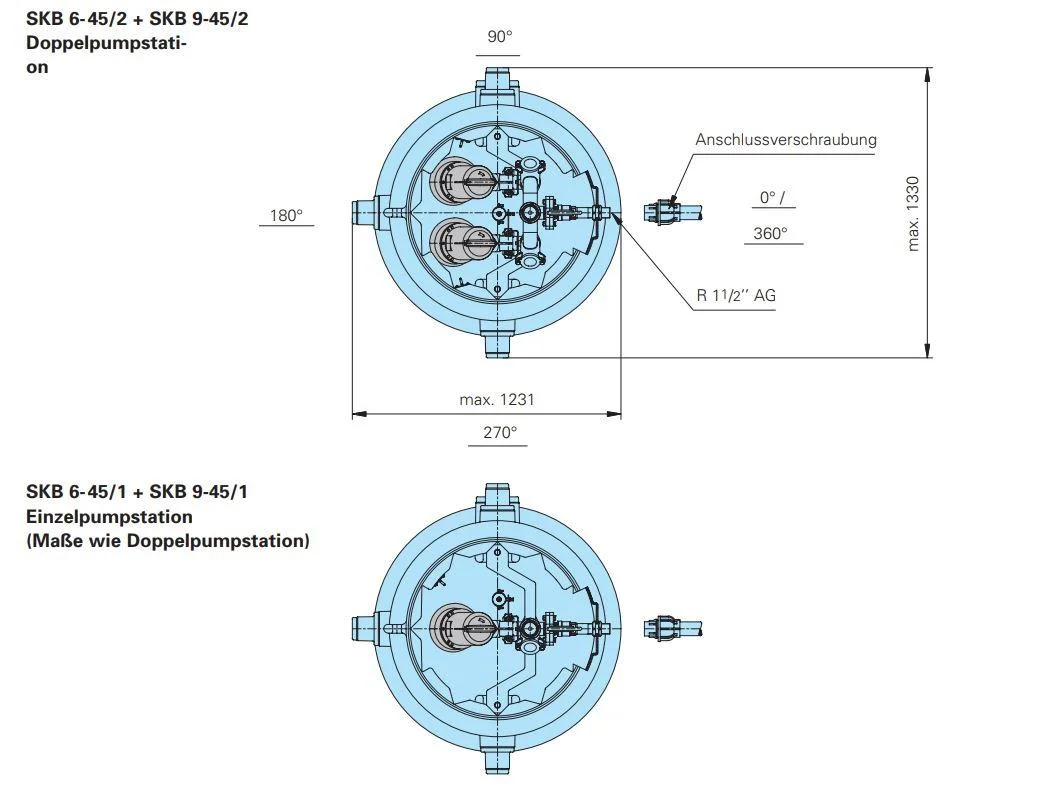

Schachtdurchmesser: 800 mm
-
Außendurchmesser: max. 1330 mm
-
Gesamthöhe inkl. Abdeckung: 2220–2380 mm
-
Behältervolumen: 1200 Liter
-
Druckleitungsanschluss: R 1½“ AG / PE-HD Ø 63 mm
-
Zuläufe: DN 100 / DN 150 / DN 200
-
Belastungsklasse: A (BEGU)
🔧 Tauchmotorpumpe HOMA GRP 26 D EX – Effizient & robust:

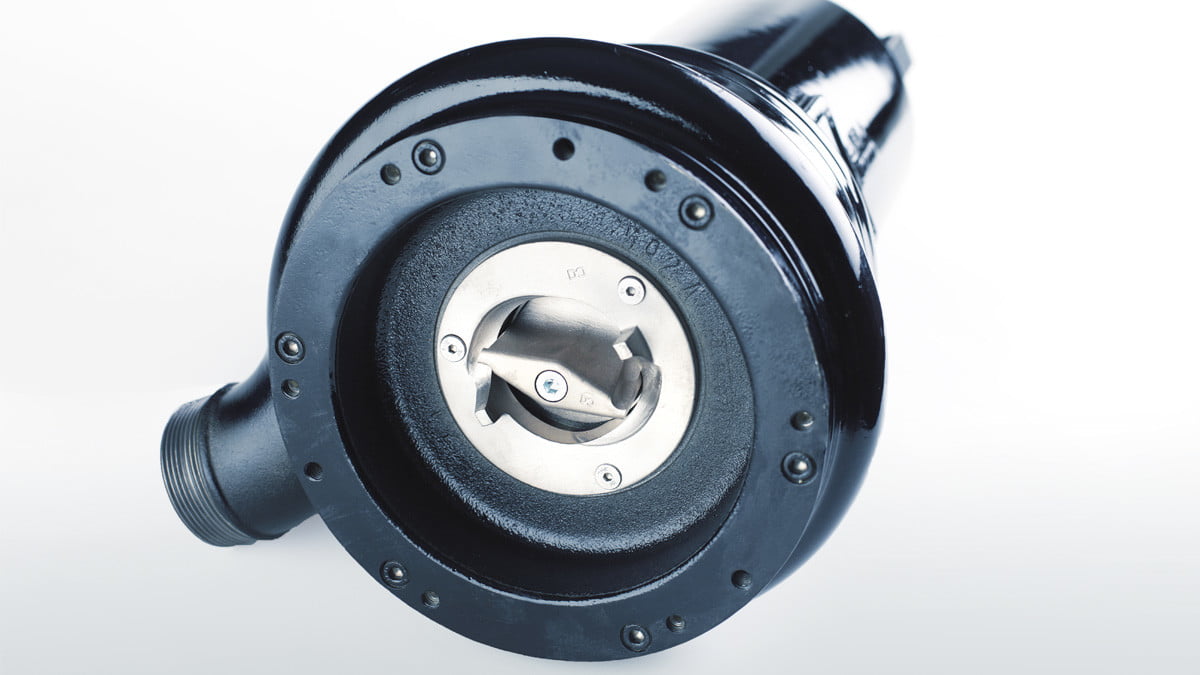

Die im System enthaltene Barracuda GRP 26 D EX ist eine Schneidradpumpe für Druckentwässerungssysteme mit engen Rohrleitungen. Durch die integrierte Schneideeinrichtung wird selbst faserhaltiges Abwasser zuverlässig gefördert.
-
Förderhöhe: bis zu 33,0 m
-
Fördermenge: bis zu 21,2 m³/h
-
Leistung: 2,5 kW
-
Spannung: 400 V / 3Ph / 50 Hz
-
Nennstrom: 4,4 A
-
Schutzart: IP68
-
Explosionsschutz: II 2 G Ex c d II B T4 (T3)
-
Medium: Klar-, Schmutz- und Fäkalienwasser bis 60 °C (kurzzeitig)
-
Material: Gehäuse & Laufrad aus Grauguss, Schneideinrichtung aus Edelstahl
🧠 Elektronische Steuerung PCM – zuverlässig & praxisgerecht:
Das elektronische Steuergerät vom Typ PCM im IP54-Gehäuse sorgt für eine präzise, wasserstandsabhängige Steuerung der Pumpe. Die Steuerung wurde speziell für die Anforderungen von Abwasserhebeanlagen entwickelt und ermöglicht einen störungsfreien Dauerbetrieb.
📦 Lieferumfang:
-
HOMA SKB 9 45/1 Kunststoffschacht inkl. Armaturen & Rohrleitungen
-
1x HOMA GRP 26 D EX Schneidradpumpe inkl. Kupplungsgegenflansch
-
Elektronisches Steuergerät PCM
-
Rückflussverhinderer & Absperrschieber
-
15 m Pneumatikleitung & 10 m Anschlusskabel
-
BEGU-Schachtabdeckung Klasse A inkl. Beton-Auflagering (80 mm)
-
Anschlussverschraubung PE-HD Ø 63 mm
💶 Preisangabe transparent & fair:
✅ Inklusive 19 % gesetzlicher Mehrwertsteuer
✅ Versandkostenfrei innerhalb Deutschlands
💡 Einsatzbereiche:
-
Einfamilienhäuser & kleine Wohnanlagen
-
Druckentwässerung bei geringem Gefälle
-
Grundstücksentwässerung gemäß DIN EN 12056 & EN 752
-
Anwendungen mit geringem Verkehrsaufkommen (Belastungsklasse A)
🔍 Jetzt bestellen – Made in Germany, zuverlässig & wartungsfreundlich
Setzen Sie auf geprüfte HOMA-Qualität für Ihre Abwasserlösung – mit vormontiertem Komplettsystem für einfache Installation und sicheren Dauerbetrieb.
Download Bereich
Hier finden Sie Produktprospekte, Technische Zeichnungen und Bedienungsanleitungen als PDF Dokument.
HOMA Pumpenschacht SKB 9 45/1 Prospekt
HOMA Pumpenschacht SKB 9 45/1 Bedienungsanleitung
HOMA Schneidwerk-Abwasserpumpen GRP16-50 Prospekt
HOMA Schneidwerk-Abwasserpumpen_GRP16-50 Bedienungsanleitung
