» » » HOMA Pumpenschacht SKB9 45/2 A-TP50M37/2 DEX

HOMA Pumpenschacht SKB9 45/2 A-TP50M37/2 DEX

5.799,00

Technische Daten:

  • Förderhöhe Hmax: 23,5,0 m
  • Förderleistung Qmax: 81,9 m³/h
  • Leistung P1:  3,7 kW
  • Leistung P2:  3,1 kW
  • Spannung:  400 V
  • Stromart:  3~
  • Nennstrom:  6,5 A

Beschreibung

HOMA Pumpenschacht SKB 9 45/2 – Klasse A(BEGU)

inklusive 2x HOMA TP 50 M 37/2 D EX Tauchmotorpumpen + Steuerung PS25/D6

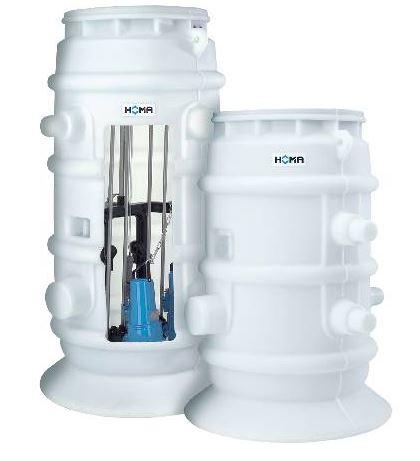

HOMA SKB 9 45/2 – Anschlussfertiger Kunststoff-Abwasserschacht für Tauchmotorpumpen

Einsatzgebiete:

HOMA Pumpenschachtssystem SKB 6 und SKB 9 sind anschlussfertige Pumpstationen mit auftriebssicherem Abwasser-Sammelschacht, insbesondere zur Gebäudeentwässerung unterhalb der Rückstauebene. Sie können sowohl für den Einsatz in Druckentwässerungssystemen mit Abwasser-Schneidwerkpumpen der Baureihe Barracuda GRP ausgerüstet werden, als auch mit feststofffördernden Kanalrad- oder Freistromrad-AbwasserTauchpumpen der Baureihe TP. Für Einbauorte gemäß DIN EN 124 mit Belastung nach Klasse: – A 15 | – B 125 | – D 400. Zur Schmutz- und Abwasserentsorgung nach DIN 12050-1 mit Pumpen der Baureihen TC, TP und GRP.

Besondere Vorteile:

• Lieferung als Komplett-Pumpstation mit allen Armaturen und Rohrleitungen für schnellen und kostengünstigen Einbau.
• Geringes Gewicht, angeformte Transportösen für leichten Transportund Einbau.
• Verschiedene Zuläufe DN 100/150/200 zur optimalen Anpassung an vorhandene bauliche Gegebenheiten.
• Ab lagerungs freier Schachtboden durch hängende Pumpenkupplung. Besonders einfacher Aus- und Einbau der Pumpe bei Wartung: Nur die Pumpe – ohne Druckleitung – wird gezogen.

Bauart:

Einbaufertiger Abwasserschacht mit Einbauten, bestehend aus: Schacht: Auftriebssicherer Kunststoff-Schacht bei SKB 6 mit 3, bei SKB 9 mit 5 abgestuften Zulauf-Anschlüssen DN 100/ DN 150 und 1 Zulauf DN 200. Obere Anschlüsse für Entlüftung und Kabeleinführung verwendbar. Druckleitungs-Durchführung. Rahmen für Höhen-Ausgleichsring bzw. Schachtabdeckung. Schacht entspricht DIN EN 13598. Einbauten:Automatisches Kupplungssystem für 1 bzw. 2 Pumpen mit Doppelführungsrohren (Pumpen gegenflansch für jeweiligen Pumpentyp siehe Zubehör). Druckrohrleitung 1½“ pulverbeschicheter Grauguss/Edelstahl mit Verschraubungen. 1 bzw. 2 weichdichtende Grauguss-Kugelrückflussverhinderer mit Absperrschieber. Anschluss zum Spülen der Druckleitung mit Festkupplung STORZ C. Druckleitungs-Durchführung durch Schachtwand mit Anschluss R 1½“ AG.
Max. Längen, je nach Ausführung
im Standard:
– SKB 6 bis 2230 mm möglich
– SKB 9 bis 2680 mm möglich

Schachtabdeckung des Pumpenschachts SKB 9-45/2:

Höhen – Auflagering 80mm aus Beton, Anschlussverschraubung PE-HD 65mm, BEGU-Abdeckung  – Belastungsklasse A nach DIN EN124

Technische Daten:

Schachtdurchmesser800 mm
Außendurchmessermax. 1330 mm
Gesamthöhe (mit Schachtabdeckung)2220-2380 mm
Behältervolumen1200 l
DruckleitungsanschlußR 1 1/2“ AG / PEHD Ø 63 x 5,8 mm



Tauchmotorpumpe HOMA TP 50 M 37/2 D EX

Einsatzbereiche:

HOMA Tauchmotorpumpen der Baureihe TP 50 werden zum Fördern von Schmutz- und Abwasser, sowie Schlämmen eingesetzt. Durch den großen freien Durchgang von 50 bis 65 mm sind sie besonders geeignet für den Einsatz in Medien mit groben Feststoff- und Faseranteilen. Ideal für die wirtschaftliche Entsorgung im kommunalen und privaten Bereich, in Gewerbe und Industrie.

DIN EN 12050-2: Konformität und Bauart geprüft und überwacht von der LGA.

Motor:

Voll überflutbarer, druckwasserdichter Motor. Isolationsklasse H.Schutzart IP 68. Thermofühler zurTemperaturüberwachung in der Wick-lung auf Wunsch (bei TP50M50,TP50M12/2W, TP50M17W undEx.-Ausf. Standard). Startart: TP50M12-37: Direktstart TP50M50: Direkt- oder Stern Dreieck-Start
Anschlusskabel:TP50M12-37: H07RN-F 4 G 1,5, TP50M12-37Ex: H07PLUS 6 G 1,5, TP50M50(Ex): H07RN-F(PLUS) 10 G 1,

Werkstoffe:

Pumpengehäuse, Laufrad, Motorgehäuse: Grauguss EN-GJL-250
Motorwelle,Schrauben: rostfreier Edelstahl
Gleitringdichtungen: Siliziumkarbid
Schleißring: Bronze
Elastomere: NBR

Fördermedium:

Klar- oder Schmutzwasser, mit Fest- und Faserstoffen belastetes Abwasser und Fäkalien. Max. Temperatur des Fördermediums: 40˚C, kurzzeitig bis 60˚C.

Aufstellung:

Stationär oder transportabel. Ausführung mit optionaler Schwimmerschaltung als automatische Abwasserpumpe mit wasserstandsabhängiger Betriebssteuerung.

Laufräder:

Geschlossenes Einschauferad für schlammige Medien mit Feststoffen oder faserigen Beimengungen. Freier Durchgang 50 mm.

EX:

Explosion protection: Pumpentyp in explosions-geschützter Ausführung nachII 2 G Ex c d II B T4(T3).

Produktvorteile:

  • hohe Wirkungsgrade
  • robuste Konstruktion, hochwertige Werkstoffeauch in explosionsgeschützter Ausführung lieferbar
  • hohe Förderleistung:  Qmax: 82m³/h

Technische Daten:

Förderhöhe Hmax:23,5 m
Förderleistung Qmax:81,9 m³/h
Leistung P1:3,7 KW
Leistung P2:3,1 KW
Spannung:400V/
Stromart:3Ph 50Hz
Nennstrom:6,5 A
Druckanschluss:G 2 AG – DN 50



Steuerung:

Elektronisches Steuergerät Typ PS25/D6 mit Kunststoffgehäuse IP54. Hand-O-Automatik-Wahl-Schalter. Kontrollleuchten für Betrieb, Drehrichtung (3 Ph), Alarm und Störung. Motorschutz mit Schaltschutz. Netzabhängige Alarmanlage mit Summer. Netzunabhängiger Alarmanschluss mit Ladegerät für Akku. Potentialfreie Sammelstörmeldung. Thermoüberwachung des Pumpenmotors bei Pumpen mit eingebauten Thermoprotectoren. Betriebs- bzw. Anlaufkondensator bei 1 Ph-Ausführung. Pneumatische Niveauschaltung mit Staurohr, Druckschalter und Kompressor. Anschlussmöglichkeit für externen Alarm-Niveauschalter .Bei Anlagen für 2 Pumpen wechselnder Betrieb, Parallelbetrieb bei Spitzenlast, automatisches Umschalten auf Reservepumpe bei Störungen.

Lieferumfang vom Paket HOMA Pumpenschacht SKB6 45/2 A-TP50M37/2 DEX

HOMA Pumpenschachtssystem SKB 6 45/2: Anschlussfertige Kunststoff-Abwasserschächte für Tauchmotorpumpen Schacht mit eingebautem Kupplungssystem für 1 oder 2 Pumpen, Kugel-Rückflussverhinderer, Absperrschieber, Staurohr für Pumpensteuerung, 15 m Pneumatikleitung.10 m Anschlusskabel sowie mit Belastungsklasse A Abdeckung (BEGU), Auflagering 80mm, Anschlussverschraubung PE-HD 65mm. 2 x HOMA TP 50 M 37/2 D EX Tauchmotorpumpen für Abwasser und Fäkalien und Kupplungsgegenflanschen sowie der Steuerung PS-25/D6.

Download Bereich

Hier finden Sie Produktprospekte, Technische Zeichnungen und Bedienungsanleitungen als PDF Dokument.

HOMA Pumpenschacht SKB 9 45/2 Prospekt

HOMA Pumpenschacht SKB 9 45/2 Bedienungsanleitung

HOMA Tauchmotorpumpe TP 50 M 37_2 D EX – Prospekt

HOMA Pumpen-Steuerung PS – Prospekt
