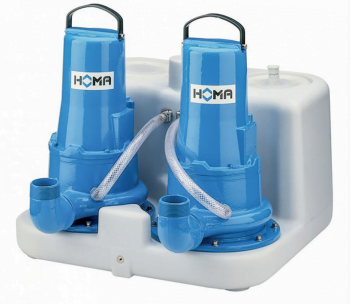

» » » HOMA Sanimaster G 180-16 W Abwasser-Doppelhebeanlage

HOMA Sanimaster G 180-16 W Abwasser-Doppelhebeanlage

4.164,94

Technische Daten:

  • Förderstrom Q: 5,2 l/s – 0,0 l/s
  • Förderhöhe Hmax: 0,2 m – 20,4 m
  • Förderleistung Qmax: 18,72 m³/h
  • Leistung P1: 1,5 kW
  • Leistung P2: 1,1 kW
  • Spannung: 230 V
  • Stromart: 1~
  • Nennstrom: 7,5 A
  • Druckanschluss: G 1 ½” IG

Beschreibung

HOMA Sanimaster G 180-16 W Abwasser-Doppelhebeanlage



Einsatzgebiete:

Das Haupteinsatzgebiet der überflutbaren HOMA Sanimaster G 180-16 W Abwasser-Doppelhebeanlage von Räumen, in denen Abwasser anfällt, z.B. aus Toiletten, Waschbecken, Duschen unterhalb der Rückstauebene nach DIN EN 12056 oder überall dort, wo das Verlegen klein dimensionierter Druckleitungen notwendig ist, z.B. als Druckentwässerung von einzelnen Anfallstellen in zersiedeltem oder topografisch schwierigem Gelände, bei der Altbausanierung usw. Durch die Verwendung von Druckleitungen DN 40 oder DN 50 sind Bauaufwand und Kostenbelastung gegenüber konventionellen Abwasserleitungen erheblich geringer. Einsatz als Einzelanlage Homa Saniboy G, als Doppelanlage Homa Sanimaster G mit Reservepumpe. DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA.

Artikelbeschreibung:

Die anschlussfertigen und überflutungssichere HOMA Sanimaster G 180-16 W Abwasser-Doppelhebeanlage besteht aus: Sammelbehälter: Unverrottbarer, gas- und geruchsdichter KunststoffBehälter. Zuläufe: DN 100/DN 40 abgestuft horizontal (wahlweise in 180 mm oder 250 mm Höhe), DN 100/DN 40 abgestuft vertikal,Entlüftungsstutzen: DN 70 vertikal. Anschluss für Handmembranpumpe R 1″ IG. Reinigungsöffnung mit Schraubdeckel.  Einstufige Kreiselpumpe mit horizontalem Druckanschluss. Offenes Mehrschaufelrad mit vorgeschalteter Schneideinrichtung zur Zerkleinerung von Feststoffen. Sanimaster G mit 2 Pumpen. Druckanschluss: R 1½” IG.

Steuerung:

Pneumatische Niveausteuerung mit Staudruckschaltung. Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen mit Meldung aller eventuell auftretenden Störungen. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. DrehrichtungsKontrollanzeige. Elektronisch geregelter Nachlauf der Pumpen verhindert Schlammablagerung und Verstopfen. Einfaches Nachrüsten auf netzunabhängigen Alarm durch Einsetzen von 9,0 V Akku. Zusätzlich bei Doppelanlage Sanimaster: Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe.

Motor:

Voll überflutbarer, druckwasserdichter E-Motor, Einphasen- oder Dreiphasenausführung, Thermofühler zur Temperaturüberwachung in der Wicklung. Isolationsklasse H, Schutzart IP 68. Welle/Lagerung: Chromstahl-Motorwelle, dauergeschmierte Wälzlager. Dichtung: GRP 16 mit Kombination Gleitringdichtung und Radialdichtung in Ölsperrkammer. GRP 26 mit 2 voneinander unabhängig wirkenden Gleitringdichtungen (Siliziumkarbid primär und Kohlegraphit/Chromstahl sekundär) in Ölsperrkammer. Ölkontrolle von außen möglich.

Betriebsart:

Aussetzbetrieb.

Werkstoffe:

  • Saugdeckel:Grauguß EN-GJL-250
  • Schneideinrichtung: Edelstahl 1.4122
  • Laufrad: Grauguß EN-GJL-250
  • Pumpengehäuse: Grauguß EN-GJL-250
  • Motorlagergehäuse: Grauguß EN-GJL-250
  • Motorgehäuse: Grauguß EN-GJL-250
  • Sammelbehälter: PE
  • Motorwelle: Edelstahl 1.4104
  • Mechan. Verbindungsteile: Edelstahl
  • O-Ringe: NBR

Technische Daten:

  • Förderstrom Q: 5,2 l/s – 0,0 l/s
  • Förderhöhe Hmax: 0,2 m – 20,4 m
  • Förderleistung Qmax: 18,72 m³/h
  • Anzahl Pumpen: 2
  • Behältervolumen: 46
  • Leistung P1: 1,5 kW
  • Leistung P2: 1,1 kW
  • Frequenz: 50
  • Spannung: 230 V
  • Stromart: 1~
  • Nennstrom: 7,5 A
  • Startart: Direkt
  • Druckanschluss: G 1 ½” IG
  • Gewicht: 62 kg
  • Drehzahl: 2900 1/min

Lieferumfang:

HOMA Sanimaster G 180-16 W Abwasser-Doppelhebeanlage

Anschlusskabel: H07RN8-F PLUS – 6G1,5 – Länge Anschlusskabel: 4 m. Behälter mit 1 Pumpe (Saniboy G) bzw. 2 Pumpen (Sanimaster G), Druckanschluss mit Winkel 90° R 1½” IG. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Pneumatische Niveauschaltung. Elektronisches Steuergerät mit Netzkabel und Schutzkontaktstecker (1-Ph) bzw. CEE-Stecker 16 A (3-Ph).

Download Bereich

Hier finden Sie Produktprospekte, Technische Zeichnungen, Bedienungsanleitungen sowie den HOMA Hebeanlagen Ratgeber als PDF Dokument.

Prospekt – HOMA Saniboy G / Sanimaster G

HOMA Sanimaster G 180 – 16 W Abwasser-Doppelhebeanlage Technische Zeichnung

HOMA Hebeanlagen Ratgeber
