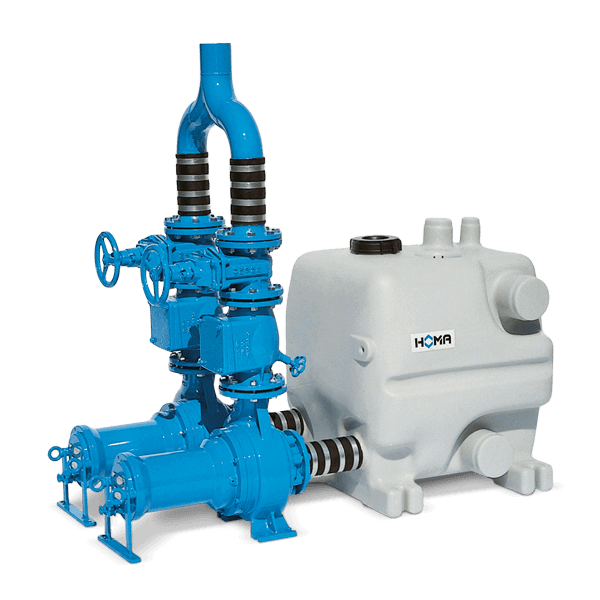

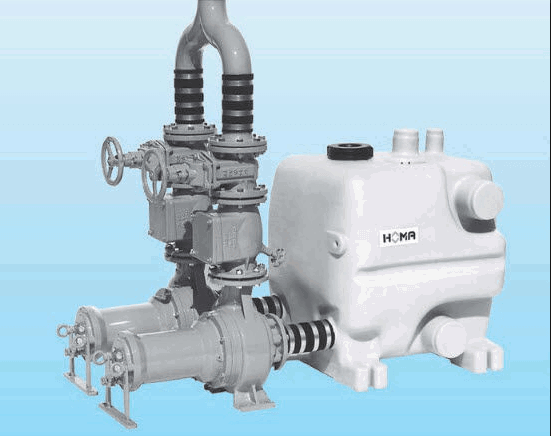

HOMA Sanimaster PE40 T-TP70M13/4 D Abwasser-DoppelHebeanlage

11.257,10

Technische Daten:

  • Förderstrom Q:  55,2 l/s – 0,0 l/s
  • Förderhöhe Hmax:  0,2 m – 6,3 m
  • Förderleistung Qmax: 198,72 m³/
  • Behältervolumen: 400L
  • Leistung P1:  1,2 kW
  • Leistung P2:  0,9 kW
  • Spannung:  400 V
  • Stromart:  3~
  • Nennstrom:  2,6 A
  • Druckanschluss:  DN80

Beschreibung

HOMA Sanimaster PE40 T-TP70M13/4 D Abwasser-DoppelHebeanlage



Einsatzgebiete:

Das Haupteinsatzgebiet dieser leistungsstarken HOMA Sanimaster PE40 T-TP70M13/4 D Abwasser-DoppelHebeanlage liegt im Fördern von Abwasser und Fäkalien, auch mit groben und faserigen Bestandteilen. Sie dient zur Entwässerung von unterhalb der Rückstauebene (RSE) liegenden Räumen, in denen Abwasser anfällt, z.B. aus Fettabscheidern, Toiletten, Waschbecken, Duschen, etc. – nach DIN 12056.

DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA, Zertifikat Nr. 0220119.

Artikelbeschreibung:

Das Produkt besteht aus einer anschlussfertigen HOMA Sanimaster PE40 T-TP70M13/4 D Abwasser-DoppelHebeanlage mit einem 400 Liter Sammelbehälter, elektronischer Steuerung und zwei Pumpen. Der Sammelbehälter besteht aus einem unverrottbaren, gas- und geruchsdichter Kunststoff-Behälter (PE). 3 Zuläufe DN 150 horizontal, 1 Zulauf DN 100 vertikal, 1Entlüftungsstutzen DN 70. Anschluß für Handmembranpumpe DN 50. Reinigungsöffnung mit Schraubdeckel.

Steuerung:

Steuergerät zum niveauabhängigen Steuern zweier direkt startenden, auch nach ATEX Explosionsgeschützten Tauchmotorpumpen. Serienmäßig für die Niveauerfassung nach dem Staudruckverfahren mit integriertem Drucksensor und Lufteinperlung vorgesehen. Gehäuse aus Polystyrol mit aufklappbarem Klarsichtdeckel und bedruckter Frontplatte, getrennter Anschlussraum.

Motor:

Druckwasserdichter Elektromotor mit 4-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Robuste, wartungsfreie, dauergeschmierte Wälzlager. 3-fache Radialdichtung.

Ausstattung:

  • 2 Motorschutzschalter mit Kurzschlussschnellauslöser und Überlastschutz, abgestimmt auf den Pumpennennstrom
  • 2 Leistungsschütz 4kW
  • 1 Kleinkompressor für Lufteinperlung
  • 1 elektronischer Drucksensor (0 – 2,5m)
  • netzabhängige Alarmanlage mit Summer, durch optional aufsteckbaren 9V-Akku erfolgt die Meldung netzunabhängig,  Anschlussmöglichkeit für Thermokontakte der Motorwicklung, ATEX-konforme Überwachung bei Ex-Maschinen anwählbar.
  • Anschlussmöglichkeit für ein offenes Staurohr über einen PVC-Schlauch
    • 2 Hand – 0 – Auto – Schalter
  • 1 Alarm Ein – Aus – Schalter
  • 1 Reset – Taster zur Quittierung von gespeicherten Störmeldungen, Kontrollleuchten für Betrieb, Alarm und Störung, Drehrichtungskontrollleuchte, Potentialfreie Sammelstörmeldung, Anschlussmöglichkeit für ServCom – Diagnosegerät.

Bauart Pumpe:

2 x Einstufige Tauchmotorpumpe,horizontal aufgestellt mit vertikalem Druckanschluss DN80. Einschaufelrad -Freier Laufraddurchgang 70 mm.

Wellendichtung:

Zwei Drehrichtungsunabhängige Gleitringdichtungen in Tandemanordnung, Werkstoffpaarung Siliziumkarbid/Siliziumkarbid. Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit durch Inspektionsschraube.

Werkstoffe:

Sammelbehälter: Polyethylen
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Außenmantel: Edelstahl
Gleitringdichtung (mediumseitig): SiC / SiC
Gleitringdichtung (motorseitig): SiC / SiC
Oberlager: Rillenkugellager

Technische Daten:

  • Förderstrom Q:  55,2 l/s – 0,0 l/s
  • Förderleistung Qmax: 198,72 m³/h
  • Förderhöhe Hmax:   0,3 m – 6,2 m
  • Anzahl Pumpen: 2
  • Behältervolumen: 400L
  • Leistung P1:  1,2 kW
  • Leistung P2:  0,9 kW
  • Frequenz:  50
  • Spannung:  400 V
  • Stromart:  3~
  • Nennstrom:  2,6 A
  • Startart:  Direkt
  • Druckanschluss:  DN80
  • Gewicht:  160 kg
  • Drehzahl:  1450 1/min



Lieferumfang:

HOMA Sanimaster PE40 T-TP70M13/4 D Abwasser-DoppelHebeanlage

Anschlusskabel: H07RN-F – 7G1,5 – Länge Anschlusskabel: 10 m. Behälter mit 2 Pumpen. Elastische Schlauchverbindungen mit Schellen für Behälterzulauf, Verbindung Behälter-Pumpe, Entlüftung und Anschluss Handmembranpumpe. 1 Elastisches Übergangsstück DN 100 je Pumpe für Anschluß Druckrohrleitung DN80. Pneumatische Niveauschaltung. Elektronisches Steuergerät.



Download Bereich

Hier finden Sie Produktprospekte, Technische Zeichnungen, Bedienungsanleitungen sowie den HOMA Hebeanlagen Ratgeber als PDF Dokument.

HOMA Sanimaster PE40 Prospekt

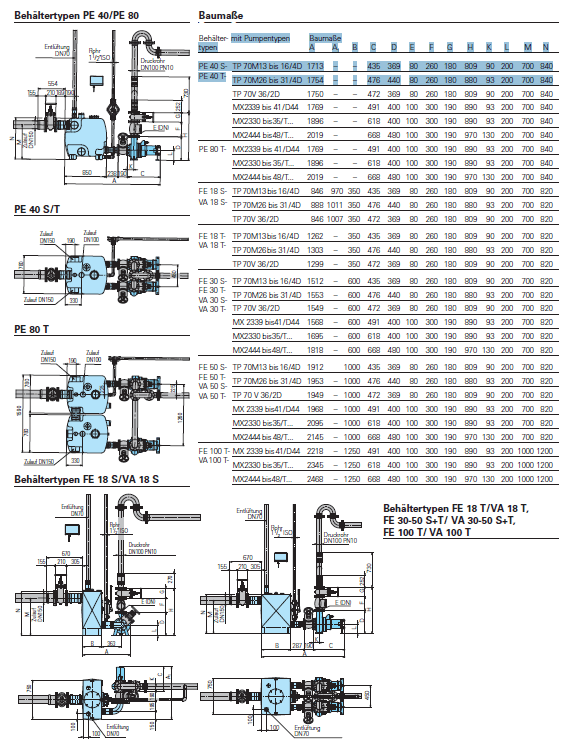

HOMA Sanimaster PE40 T-TP70M134 D – Technische Zeichnung

HOMA Sanimaster Bedienungsanleitung

HOMA Sanimaster TP50-70 Pumpe Bedienungsanleitung

HOMA Hebeanlagen Ratgeber
