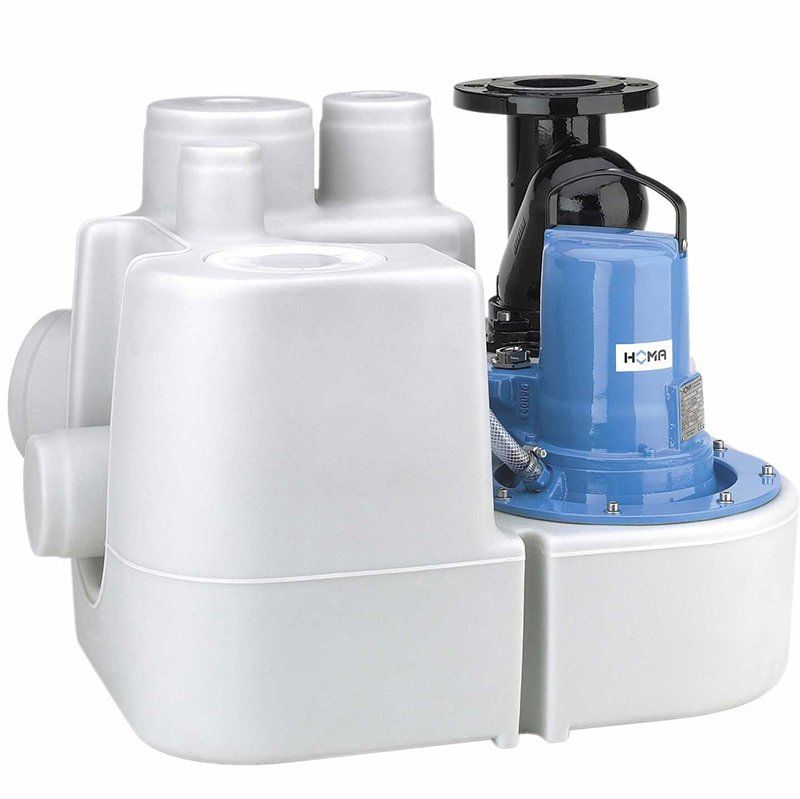

HOMA Sanistar 130 D Abwasser-Hebeanlage

2.466,83

Technische Daten:

  • Förderstrom Q:  10,0 l/s – 0,0 l/s
  • Förderhöhe Hmax:   6,0 m – 15,5 m
  • Förderleistung Qmax: 36,00 m³/h
  • Leistung P1:  3,0 kW
  • Spannung: 400 V
  • Stromart:  3~
  • Nennstrom:  5,1 A
  • Druckanschluss:  DN80

Beschreibung

HOMA Sanistar 130 D Abwasser-Hebeanlage



Einsatzgebiete:

Das Haupteinsatzgebiet der überflutbaren HOMA Sanistar 130 D Abwasser-Hebeanlage liegt im Fördern von Abwasser und Fäkalien, auch mit groben und faserigen Bestandteilen. Sie dient zur Entwässerung von unterhalb der Rückstauebene (RSE) liegenden Räumen, in denen Abwasser anfällt, z.B. aus Fettabscheidern, Toiletten, Waschbecken, Duschen, etc. – nach DIN 12056.

DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA, Zertifikat Nr. 0220119.

Artikelbeschreibung:

Die HOMA Sanistar 130 D Abwasser-Hebeanlage besteht aus einer anschlussfertigen Einzelhebeanlage mit einem Sammelbehälter, elektronischer Steuerung und einer Pumpe. Der Sammelbehälter besteht aus einem unverrottbaren, gas- und geruchsdichter Kunststoff-Behälter (PE). Die Zuläufe haben die folgende Maße: DN 100 horizontal,180 mm Höhe, DN 100 horizontal,250 mm Höhe, DN 100 vertikal,DN 40 vertikal, DN 150 horizontal, DN 150 vertikal. Der Druckanschluß besteht aus: Flansch DN 80 und elastisches Übergangstück DN 80/DN 100. Im Druckanschluss ist eine weichdichtende Kugel-Rückschlagklappe integriert. Der Entlüftungsstutzen hat einen Anschluss in der Größe: DN 70 vertikal. Anschluss für Handmembranpumpe: R 1″ IG. Reinigungsöffnung mit Schraubdeckel.

Steuerung:

Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung.Pumpenwechsel nach jedem Schaltspiel. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Drehrichtungs-Kontrollanzeige. Anschlussmöglichkeit für ServCom-Diagnosegerät. Einfaches Nachrüsten auf netzunabhängigen Alarm durch Einsetzen von 9V Akku (s. Zubehör).

Motor:

Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Robuste, wartungsfreie, dauergeschmierte Wälzlager. 3-fache Radialdichtung.

Betriebsart:

Aussetzbetrieb.

Werkstoffe:

Druckdeckel: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Motorgehäuse: Grauguß EN-GJL-250
Sammelbehälter: Polyethylen
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
O-Ringe: NBR
Wellendichtringe: NBR
Oberlager: Rillenkugellager
Unterlager: Rillenkugellager

Technische Daten:

  • Förderstrom Q:  10,0 l/s – 0,0 l/s
  • Förderhöhe Hmax:   6,0 m – 15,5 m
  • Förderleistung Qmax: 36,00 m³/h
  • Anzahl Pumpen:  1
  • Behältervolumen:  70L
  • Leistung P1:  3,0 kW
  • Frequenz:  50
  • Spannung: 400 V
  • Stromart:  3~
  • Nennstrom:  5,1 A
  • Startart:  Direkt
  • Druckanschluss:  DN80
  • Gewicht:  73 kg
  • Drehzahl:  2900 1/min

Lieferumfang:

HOMA Sanistar 130 D Abwasser-Hebeanlage

Anschlusskabel: H07RN8-F PLUS – 6G1,5 – Länge Anschlusskabel: 4 m. Behälter mit einer Pumpe, weichdichtender Kugel-Rückflußverhinderer, Druckanschluß mit Flansch DN 80 und DN 80/DN 100 elastischem Übergangsstück mit Schellen. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Pneumatische Niveausschaltung. Elektronisches Steuergerät mit Netzkabel und Stecker.

Download Bereich

Hier finden Sie Produktprospekte, Technische Zeichnungen, Bedienungsanleitungen sowie den HOMA Hebeanlagen Ratgeber als PDF Dokument.

HOMA Sanistar Prospekt

HOMA Hebeanlagen Ratgeber
