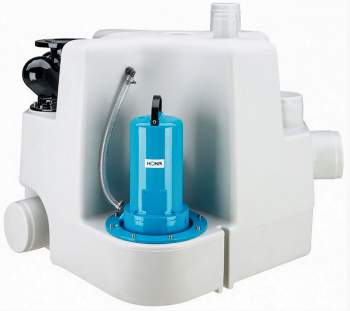

HOMA Sanistar Plus 335 D Abwasser-Doppelhebeanlage

Einsatzgebiete:

Das Haupteinsatzgebiet dieser leistungsstarken HOMA Sanistar Plus 335 D Abwasser-Doppelhebeanlage liegt im Fördern von Abwasser und Fäkalien, auch mit groben und faserigen Bestandteilen. Sie dient zur Entwässerung von unterhalb der Rückstauebene (RSE) liegenden Räumen, in denen Abwasser anfällt, z.B. aus Fettabscheidern, Toiletten, Waschbecken, Duschen, etc. – nach DIN 12056.

DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA, Zertifikat Nr. 0220119.

Artikelbeschreibung:

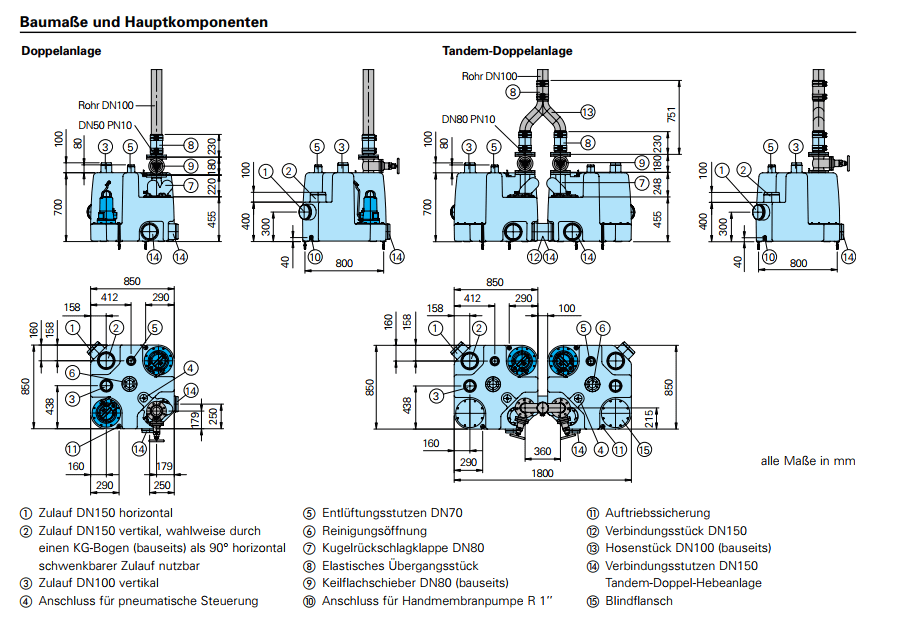

Das Produkt besteht aus einer anschlussfertigen HOMA Sanistar Plus 335 D Abwasser-Doppelhebeanlage mit einem 300 Liter Sammelbehälter, elektronischer Steuerung und zwei Pumpen. Der Sammelbehälter besteht aus einem unverrottbaren, gas- und geruchsdichter Kunststoff-Behälter (PE). Die Zuläufe haben die folgende Maße: 1xDN150 horizontal 300mm Zulaufhöhe, 1xDN150 vertikal 400mm Zulaufhöhe mit 90°- Formstück (bauseits) als horizontaler Zulauf 600mm oder höher horizontal schwenkbar, 1xDN100 vertikal, 700mm Zulaufhöhe, 2xDN150 Verbindungsstutzen für Behälter in Tandemaufstellung. Druckanschluss: Flansch DN80. Elastisches Übergangsstück DN80/DN100. Im Druckanschluss integrierte weichdichtende Kugel-Rückschlagklappe. Entlüftungsstutzen: DN70 vertikal. Anschluß für Handmembranpumpe R1″ IG. Reinigungsöffnung mit Schraubdeckel.

Steuerung:

Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung.Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Drehrichtungs-Kontrollanzeige. Anschlussmöglichkeit für ServCom-Diagnosegerät. Einfaches Nachrüsten auf netzunabhängigen Alarm durch Einsetzen von 9V Akku (s. Zubehör).

Motor:

Druckwasserdichter Elektromotor mit 4-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Robuste, wartungsfreie, dauergeschmierte Wälzlager. 3-fache Radialdichtung.

Betriebsart:

Aussetzbetrieb

Werkstoffe:

Druckdeckel: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Motorgehäuse: Grauguß EN-GJL-250
Sammelbehälter: Polyethylen
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
O-Ringe: NBR
Wellendichtringe: NBR
Oberlager: Rillenkugellager
Unterlager: Rillenkugellager

Technische Daten:

• Förderstrom Q:  10,4 l/s – 0,0 l/s
• Förderhöhe Hmax:   10,0 m – 18,0 m
• Förderleistung Qmax: 37,44 m³/h
• Anzahl Pumpen:  2
• Behältervolumen: 300L
• Leistung P1:  4,0 kW
• Leistung P2:  3,3 kW
• Frequenz:  50
• Spannung:  400 V
• Stromart:  3~
• Nennstrom:  6,6 A
• Startart:  Direkt
• Druckanschluss:  DN80
• Gewicht:  148 kg
• Drehzahl:  2900 1/min

Lieferumfang:

HOMA Sanistar Plus 335 D Abwasser-Doppelhebeanlage

Anschlusskabel: H07RN8-F PLUS – 6G1,5 – Länge Anschlusskabel: 4 m. Behälter mit 2 Pumpen, weichdichtender Kugel-Rückflußverhinderer, Druckanschluß mit Flansch DN 80 und DN 80/DN 100 elastischem Übergangsstück mit Schellen. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Pneumatische Niveauschaltung. Elektronisches Steuergerät mit Netzkabel und Schutzkontaktstecker (1-Ph) bzw. CEE-Stecker 16 A (3-Ph9).
