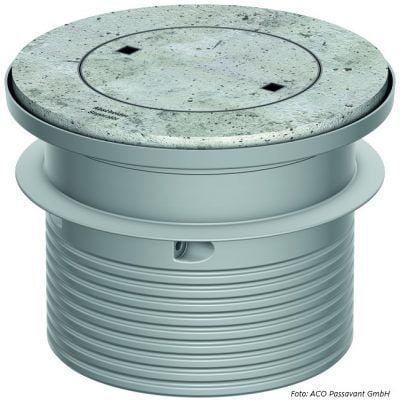

ACO Aufsatzsystem + PE Verlängerung-kurz BK A 15

1.097,59

Technische Daten:

  • Abdeckung aus Beton/Gusseisen
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen aus Beton
  • Lichte Weite, Durchmesser: 600 mm
  • Abdeckung geruchsdicht verschlossen
  • Zulauftiefen (T) Fettabscheider Lipumax
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 720 – 1020 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 745 – 1045 mm
  • Gewicht: 170 kg
  • ArtNr.: 3300.14.01



Lieferzeit: 8-10 Werktage Speditionsversand

Beschreibung

ACO Aufsatzsystem + PE Verlängerung-kurz BK A 15

Fettabscheider im Erdbaubereich benötigen entsprechende Aufsatzsysteme und Schachtabdeckungen für die ordnungsgemäße Einbringung ins Erdreich. Abhängig von der jeweiligen Belastung solcher Schachtabdeckung wurde Belastungsklassen (BK) definiert. Diese finden sich in der Europäischen Normen EN 124 (Abdeckungen für Verkehrsflächen, früher in Deutschland DIN-Norm (DIN 1229) und EN 1433 (Entwässerungsrinnen) für die Belastungsklassen für Schachtabdeckungen wieder.

Für Fettabscheider des Herstellers ACO können wir Ihnen Schachtaufsätze und komplette Aufsatzsysteme inklusive PE Verlängerungen in den Belastungsklassen A 15 – D 400 anbieten. Aufsatzsysteme anderer Hersteller und Belastungsklassen sind auf Anfrage erhältlich.

Produktvorteile

  • Zum Aufstocken und Ausgleichen von Schächten
  • Aufsatzsystem für ACO Lipumax-P Serie NS 2 bis NS 7 in den Belastungsklassen A 15 – D 400 gemäß DIN EN 124
  • Rahmen aus Beton
  • Deckel in Klasse A = BEGU (Beton-Guss)
  • Deckel in Klasse B = SAKU
  • Deckel in Klasse D = Gusseisen
  • Lichte Weite, Durchmesser: 600 mm
  • Abdeckung geruchsdicht verschlossen

Technische Daten:

ACO Aufsatzsystem + PE Verlängerung BK A 15

  • Abdeckung aus Beton/Gusseisen
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen aus Beton
  • Zulauftiefen (T) Fettabscheider Lipumax
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 720 – 1020 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 745 – 1045 mm
  • Zulauftiefen Stärkeabscheider Fapumax
    • NS 1: 720 – 1020 mm
    • NS 2 – NS 3: 745 – 1045 mm

Download Bereich

Hier finden Sie Produktprospekte, Technische Zeichnungen entsprechende Bedienungsanleitungen als PDF Dokument.

*Die Verlinkung der entsprechenden Dokumente erfolgt auf die offizielle Internetpräsenz des Herstellers

Produktprospekt / Datenblatt / Technische Zeichnung ACO Aufsatzsystem Belastungsklasse A 15
