Beschreibung
ACO Aufsatzsystem+PE Verlängerung-kurz BK B125
Fettabscheider im Erdbaubereich benötigen entsprechende Aufsatzsysteme und Schachtabdeckungen für die ordnungsgemäße Einbringung ins Erdreich. Abhängig von der jeweiligen Belastung solcher Schachtabdeckung wurden Belastungsklassen (BK) definiert. Diese finden sich in der Europäischen Normen EN 124 (Abdeckungen für Verkehrsflächen, früher in Deutschland DIN-Norm (DIN 1229) und EN 1433 (Entwässerungsrinnen) für die Belastungsklassen für Schachtabdeckungen wieder.
Für Fettabscheider des Herstellers ACO können wir Ihnen Schachtaufsätze und komplette Aufsatzsystme inklusive PE Verlängerungen in den Belastungsklassen A 15 – D 400 anbieten. Aufsatzsysteme anderer Hersteller und Belastungsklassen sind auf Anfrage erhältlich.
Produktvorteile
- Zum Aufstocken und Ausgleichen von Schächten
- Aufsatzsystem für ACO Lipumax-P Serie NS 2 bis NS 7 in den Belastungsklassen A 15 – D 400 gemäß DIN EN 124
- Rahmen aus Beton
- Deckel in Klasse A = BEGU (Beton-Guss)
- Deckel in Klasse B = SAKU
- Deckel in Klasse D = Gusseisen
- Lichte Weite, Durchmesser: 600 mm
- Abdeckung geruchsdicht verschlossen
SAKU Deckel
- Deckelgewicht 9 kg
- hochfestes Polypropylen
- dauerhaft rostfreie Optik
- Rahmen aus Kunststoff/Beton
- verkehrssichere Arretierung
- leichte und sichere Bedienung
- ohne Lüftungslöcher
- Schachtabdeckungen entsprechen Klasse B 125 gemäß DIN EN 124
Technische Daten:
ACO Aufsatzsystem+PE Verlängerung-kurz BK B125
- Inkl. Aufsatzstück aus Polyethylen
- Rahmen und Deckel aus Kunststoff, Typ SAKU (siehe Produktbild 2) –

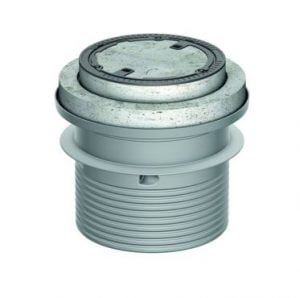

- !Abbildung mit BEGU Deckel entspricht nicht dem Lieferumfang – dient nur als Darstellungsvariante!
- Adapterplatte aus Beton
- Durchmesser: 1000 mm
- Höhe: 150 mm
- Zulauftiefen (T) Fettabscheider Lipumax
- NS 2/SF200: 885 – 1195 mm, NS 2/SF400: 885 – 1195 mm
- NS 4/SF400: 885 – 1195 mm, NS 4/SF800: 885 – 1195 mm
- NS 5,5/SF550: 910 – 1220 mm, NS 5,5/SF1100: 910 – 1220 mm
- NS 7/SF700: 910 – 1220 mm
- NS 8,5/SF850: 910 – 1220 mm
- NS 10/SF1000: 910 – 1160 mm
- Gewicht: 307 kg
- ArtNr.: 3300.15.01
Download Bereich
Hier finden Sie Produktprospekte, Technische Zeichnungen entsprechende Bedienungsanleitungen als PDF Dokument.
Produktprospekt / Datenblatt / Technische Zeichnung ACO Aufsatzsystem Belastungsklasse B 125
*Die Verlinkung der entsprechenden Dokumente erfolgt auf die offizielle Internetpräsenz des Herstellers
