Beschreibung
HOMA Pumpenschacht SKB 6 45/2 – Klasse B(BEGU)
inklusive 2x HOMA TP 50 M 37/2 D EX Tauchmotorpumpen + Steuerung PS25/D6

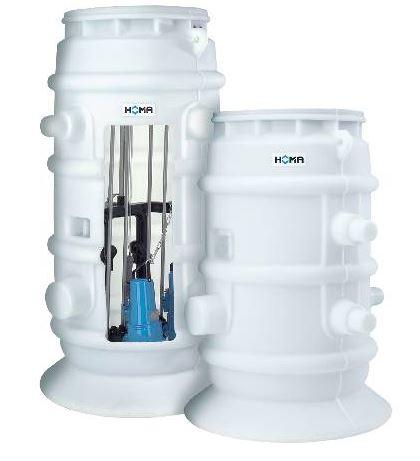

HOMA SKB 6 45/2 – Anschlussfertiger Kunststoff-Abwasserschacht für Tauchmotorpumpen
Einsatzgebiete:
HOMA Pumpenschachtssystem SKB 6 und SKB 9 sind anschlussfertige Pumpstationen mit auftriebssicherem Abwasser-Sammelschacht, insbesondere zur Gebäudeentwässerung unterhalb der Rückstauebene. Sie können sowohl für den Einsatz in Druckentwässerungssystemen mit Abwasser-Schneidwerkpumpen der Baureihe Barracuda GRP ausgerüstet werden, als auch mit feststofffördernden Kanalrad- oder Freistromrad-AbwasserTauchpumpen der Baureihe TP. Für Einbauorte gemäß DIN EN 124 mit Belastung nach Klasse: – A 15 | – B 125 | – D 400.
Besondere Vorteile:
Bauart:
im Standard:
– SKB 9 bis 2680 mm möglich
Schachtabdeckung des Pumpenschachts SKB 6-45/2:
Höhen – Auflagering 125mm aus Beton, Anschlussverschraubung PE-HD 65mm, BEGU-Abdeckung – Belastungsklasse B nach DIN EN124
Technische Daten:
Schachtdurchmesser | 800 mm |
Außendurchmesser | max. 1330 mm |
Gesamthöhe (mit Schachtabdeckung) | 1815-1975 mm |
Behältervolumen | 950 l |
Druckleitungsanschluß | R 1 1/2“ AG / PEHD Ø 63 x 5,8 mm |
Tauchmotorpumpe HOMA TP 50 M 37/2 D EX
Einsatzbereiche:
HOMA Tauchmotorpumpen der Baureihe TP 50 werden zum Fördern von Schmutz- und Abwasser, sowie Schlämmen eingesetzt. Durch den großen freien Durchgang von 50 bis 65 mm sind sie besonders geeignet für den Einsatz in Medien mit groben Feststoff- und Faseranteilen. Ideal für die wirtschaftliche Entsorgung im kommunalen und privaten Bereich, in Gewerbe und Industrie.
Motor:
Werkstoffe:
Fördermedium:
Klar- oder Schmutzwasser, mit Fest- und Faserstoffen belastetes Abwasser. Max. Temperatur des Fördermediums: 40˚C, kurzzeitig bis 60˚C.
Aufstellung:
Stationär oder transportabel. Ausführung mit optionaler Schwimmerschaltung als automatische Abwasserpumpe mit wasserstandsabhängiger Betriebssteuerung.
Laufräder:
EX:
Produktvorteile:
- hohe Wirkungsgrade
- robuste Konstruktion, hochwertige Werkstoffeauch in explosionsgeschützter Ausführung lieferbar
- hohe Förderleistung: Qmax: 82m³/h
Technische Daten:
Förderhöhe Hmax: | 23,5 m |
Förderleistung Qmax: | 81,9 m³/h |
Leistung P1: | 3,7 KW |
Leistung P2: | 3,1 KW |
Spannung: | 400V/ |
Stromart: | 3Ph 50Hz |
Nennstrom: | 6,5 A |
Druckanschluss: | G 2 AG – DN 50 |
Steuerung:
Lieferumfang vom Paket HOMA Pumpenschacht SKB6 45/2 B-TP50M37/2 DEX
HOMA Pumpenschachtssystem SKB 6 45/2: Anschlussfertige Kunststoff-Abwasserschächte für Tauchmotorpumpen Schacht mit eingebautem Kupplungssystem für 1 oder 2 Pumpen, Kugel-Rückflussverhinderer, Absperrschieber, Staurohr für Pumpensteuerung, 15 m Pneumatikleitung.10 m Anschlusskabel sowie mit Belastungsklasse A Abdeckung (BEGU), Auflagering 80mm, Anschlussverschraubung PE-HD 65mm. 2 x HOMA TP 50 M 37/2 D EX Tauchmotorpumpen für Abwasser und Kupplungsgegenflanschen sowie der Steuerung PS-25/D6.
Download Bereich
Hier finden Sie Produktprospekte, Technische Zeichnungen und Bedienungsanleitungen als PDF Dokument.
HOMA Pumpenschacht SKB 6 45/2 Prospekt
HOMA Pumpenschacht SKB 6 45/2 Bedienungsanleitung
HOMA Tauchmotorpumpe TP 50 M 37_2 D EX – Prospekt
HOMA Pumpen-Steuerung PS – Prospekt
