HOMA Sanistar C 106 W – Abwasser-Hebeanlage

1.886,07

Technische Daten:

  • Förderhöhe Hmax:   0,5 m – 12,5 m
  • Förderleistung Qmax: 34,00m³/h
  • Anzahl Pumpen:  1
  • Behältervolumen:  70L
  • Spannung:  230V
  • Druckanschluss:  DN80
  • Gewicht: 32 kg
  • Drehzahl:  2900 1/min

Beschreibung

HOMA Sanistar C 106 W – Abwasser-Hebeanlage

Einsatzgebiete:

Das Haupteinsatzgebiet der überflutbaren Hebeanlage HOMA Sanistar C 106 W ist für unterhalb der Rückstauebene liegende Räume, in denen Abwasser anfällt, z.B. aus Toiletten, Waschbecken, Duschen. Diese sind nach DIN 1986 über eine automatische Hebeanlage zu entsorgen. Selbst wenn natürliches Gefälle zum Kanal besteht, ist bei einer Überflutung der Kanalisation dort kein Abfluss mehr möglich und das Abwasser staut sich in den Räumen zurück. HOMA Sanistar Hebeanlagen sind die ideale Lösung bei Neubau oder Altbausanierung.

Zur Entsorgung zum Beispiel von:
– Einfamilienhäusern
– Souterrainwohnungen
– Sanitäreinrichtungen in privaten Kellerräumen

DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA, Zertifikat Nr. 0220119.

Artikelbeschreibung:

HOMA Sanistar C 106 W – überflutungssichere Einzelhebeanlagen bestehend aus:Sammelbehälter: Unverrottbarer, gas-und geruchsdichter Kunststoff-Behälter.

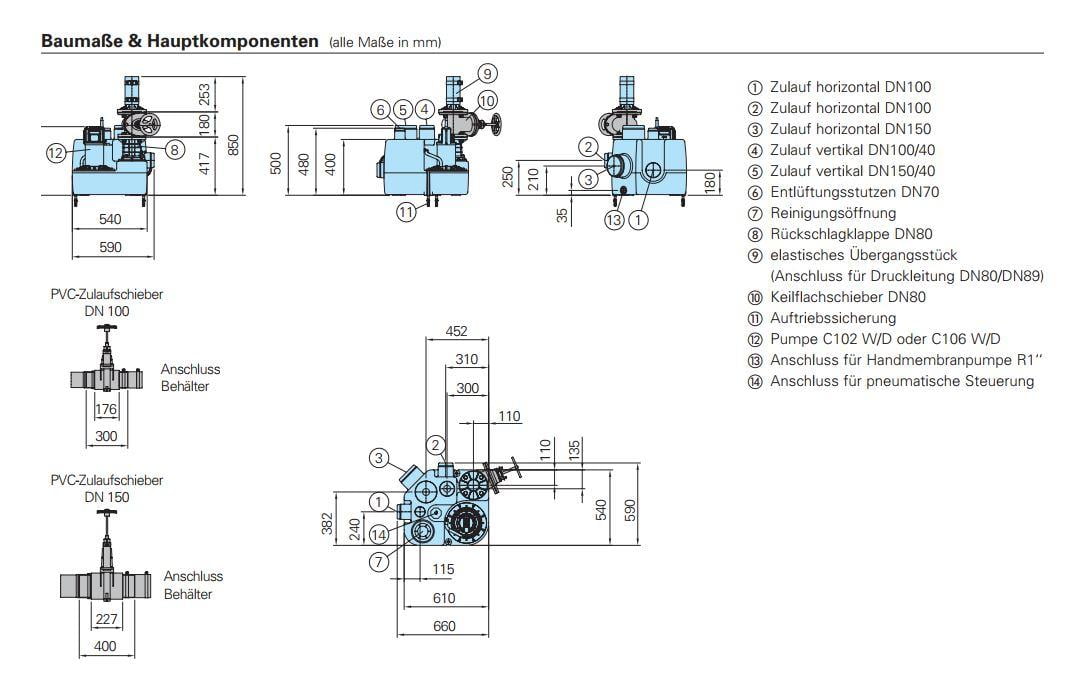

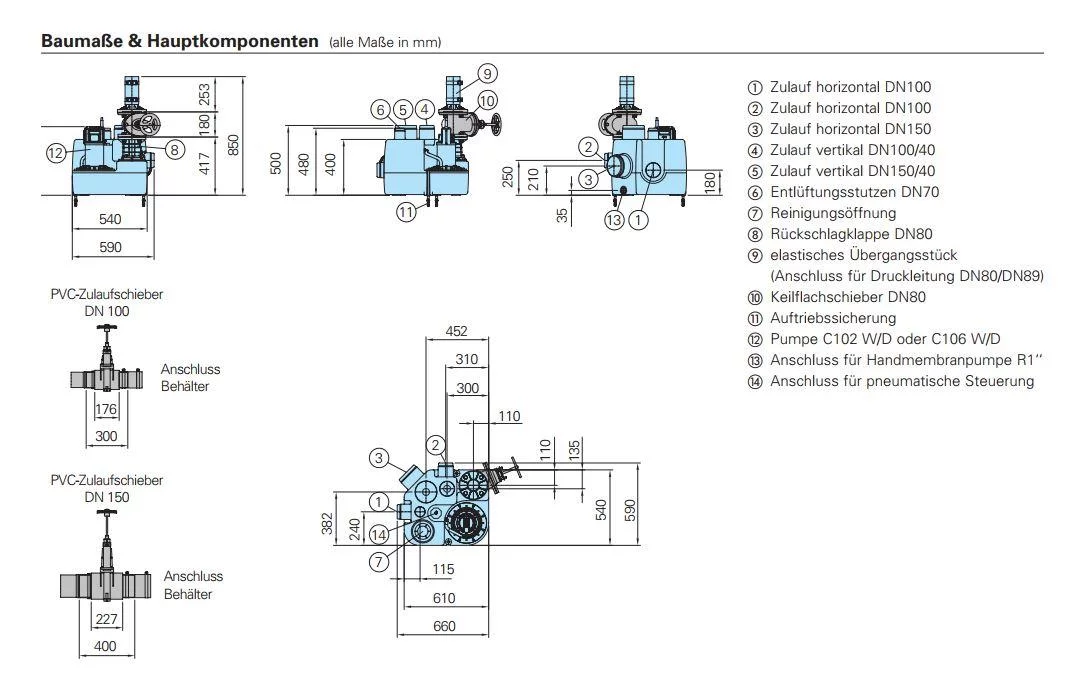

Zuläufe:
• DN 100 horizontal, 180 mm Höhe
• DN 100 horizontal, 250 mm Höhe
• DN 100 vertikal
• DN 150 horizontal und vertikal
• DN 40 vertikal.
Druckanschluss: Flansch DN 80. Elastisches Übergangsstück DN 80/Ø 89. Im Druckanschluss integrierte weichdichtende Rückschlagklappe. Entlüftungsstutzen: DN 70 vertikal. Anschluss für Handmembranpumpe: R 1“ IG. Reinigungsöffnung mit Schraubdeckel.

Pumpe:

Im Sammelbehälter integrierte Pumpenkammer. Verstopfungsfreies Laufrad mit 40 mm freiem Durchgang.

Motor:

Voll überflutbarer, druckwasserdichter E-Motor, Einphasen- oder Dreiphasen-Ausführung. Thermofühler zur Temperaturüberwachung in der Wicklung. Isolationsklasse F, Schutzart IP 68. Chromstahl-Motorwelle, dauerge-
schmierte Wälzlager.

Steuerung:

Pneumatische Niveausteuerung mit Staudruckschaltung. Elektronisch geregelter Nachlauf der Pumpen verhindert Schlammablagerung und Verstopfen. Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen mit Meldung aller eventuell auftretenden Störungen. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Störmeldung optional nachrüstbar, siehe Zubehör. Drehrichtungs-Kontrollanzeige.

Motor:

Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Robuste, wartungsfreie, dauergeschmierte Wälzlager. 3-fache Radialdichtung.



Werkstoffe:

Sammelbehälter: Polyethylen
Laufrad: Stahlguss
Druckdeckel Pumpe,
Motorgehäusedeckel: glasfaserverstärkter Kunststoff
Druckdeckel, Rückschlagklappe:  Grauguss
Rückschlagklappengehäuse: Kunststoff
Motorgehäuse: Edelstahl
Motorwelle: Edelstahl
Mechan. Verbindungsteile:  Edelstahl

Technische Daten:

  • Förderhöhe Hmax:   0,5 m – 12,5 m
  • Förderleistung Qmax: 34,00m³/h
  • Anzahl Pumpen:  1
  • Behältervolumen:  70L
  • Leistung P1:  1,6 kW
  • Frequenz:  50
  • Spannung:  230V
  • Stromart:  1~
  • Nennstrom:  7,0 A
  • Startart:  Direkt
  • Druckanschluss:  DN80
  • Gewicht: 32 kg
  • Drehzahl:  2900 1/min

Lieferumfang:

HOMA Sanistar C 106 W Abwasser-Hebeanlage

Behälter mit 1 Pumpe, Druckanschluss mit weichdichtender Rückschlagklappe, DN 80 Flansch und DN 80/Ø89 elastischem Übergangsstück mit Schellen und Dichtung mit Schrauben. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Befestigungsschrauben für Auftriebssicherung. Pneumatische Niveauschaltung. Elektronisches Steuergerät mit Netzkabel und Schutzkontaktstecker (1-Ph) bzw. CEE-Stecker 16 A (3-Ph).

Alternativ können wir Ihnen auch die leistungsfähigere  HOMA Sanistar 205 D Abwasser-Doppelhebeanlage anbieten, welche Sie in unserem SHOP finden.

Download Bereich

Hier finden Sie Produktprospekte, Technische Zeichnungen, Bedienungsanleitungen sowie den HOMA Hebeanlagen Ratgeber als PDF Dokument.

HOMA Sanistar C 106 W Datenblatt

HOMA Sanistar C 106 W – Prospekt

HOMA Hebeanlagen Ratgeber
