Mobile Abwasserentsorgung

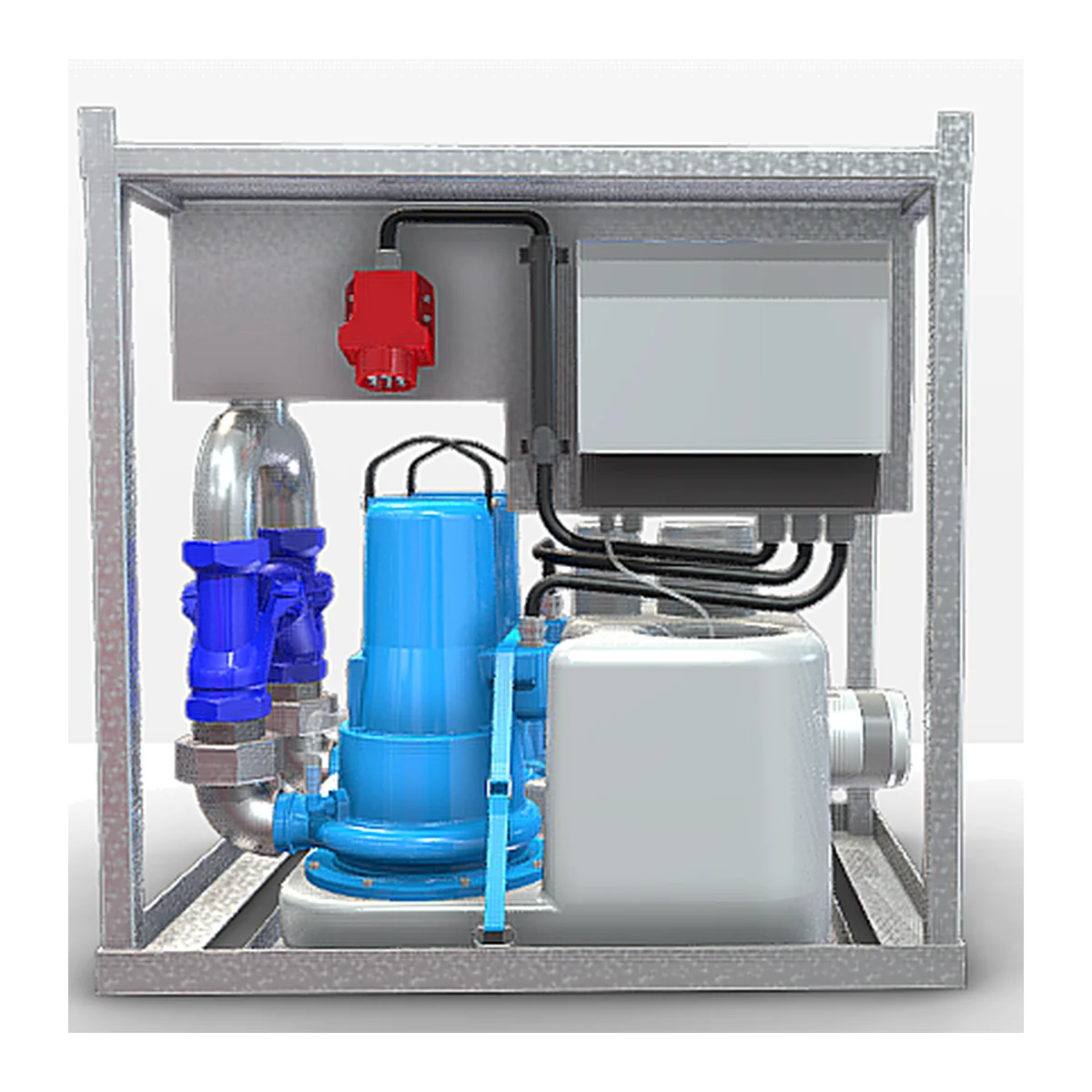

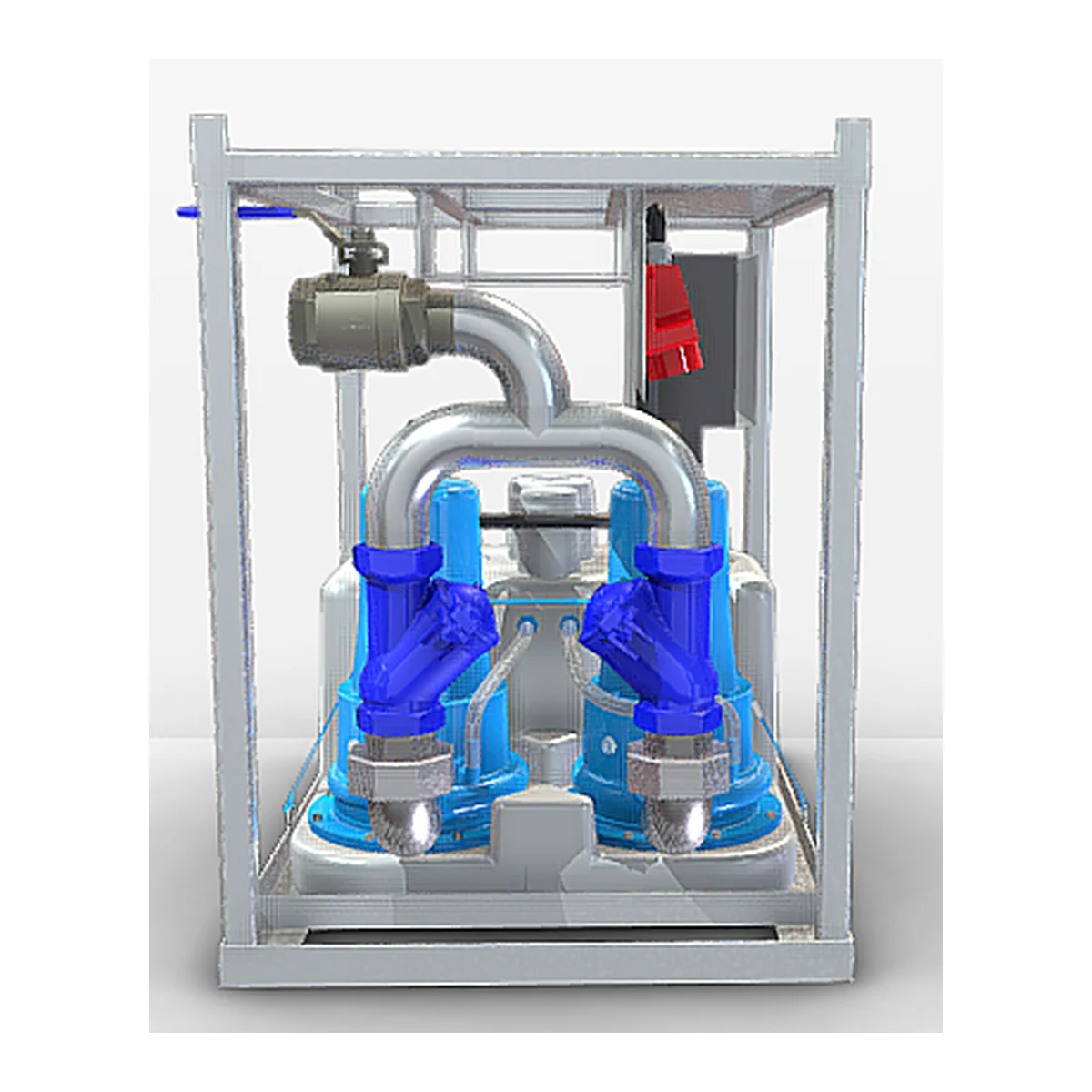

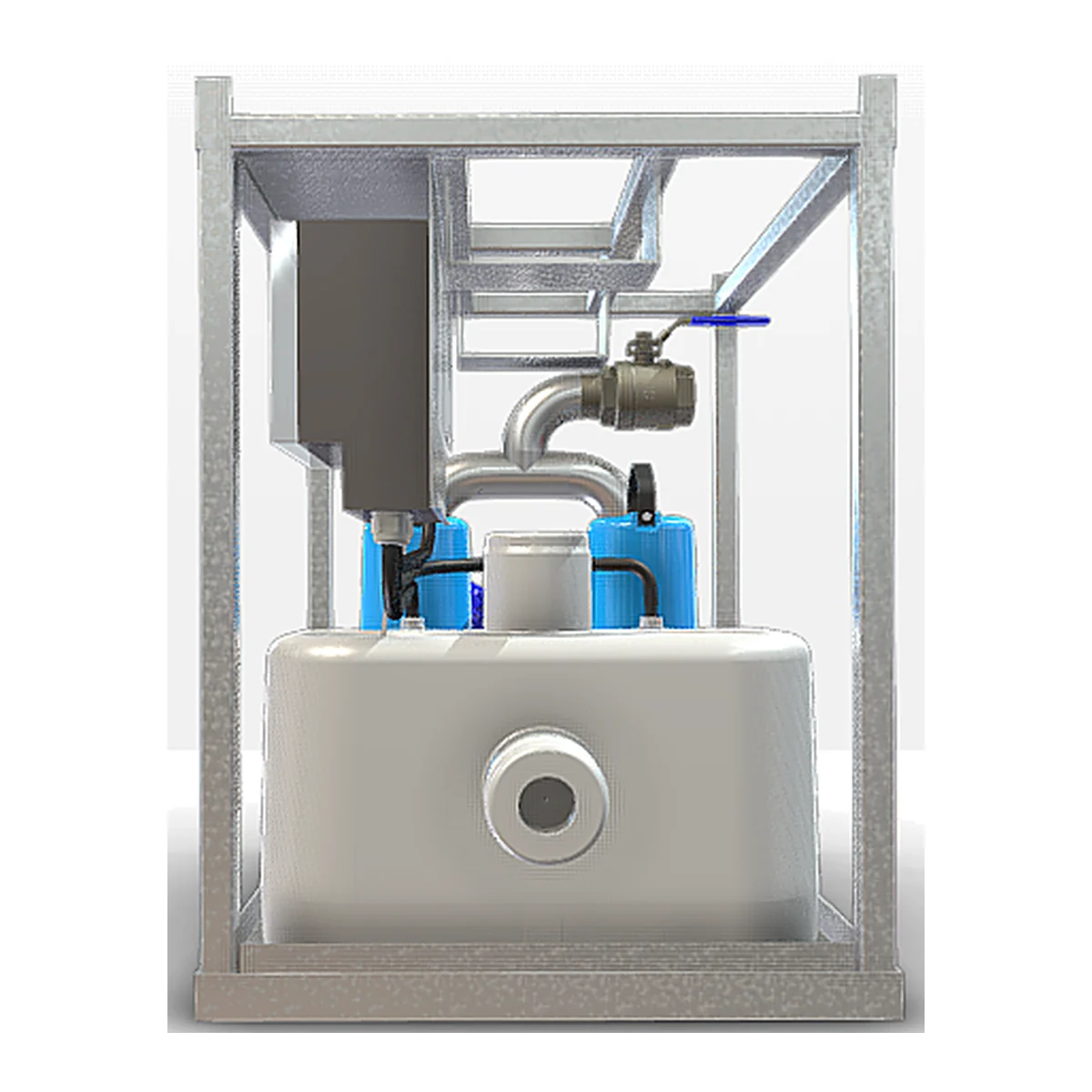

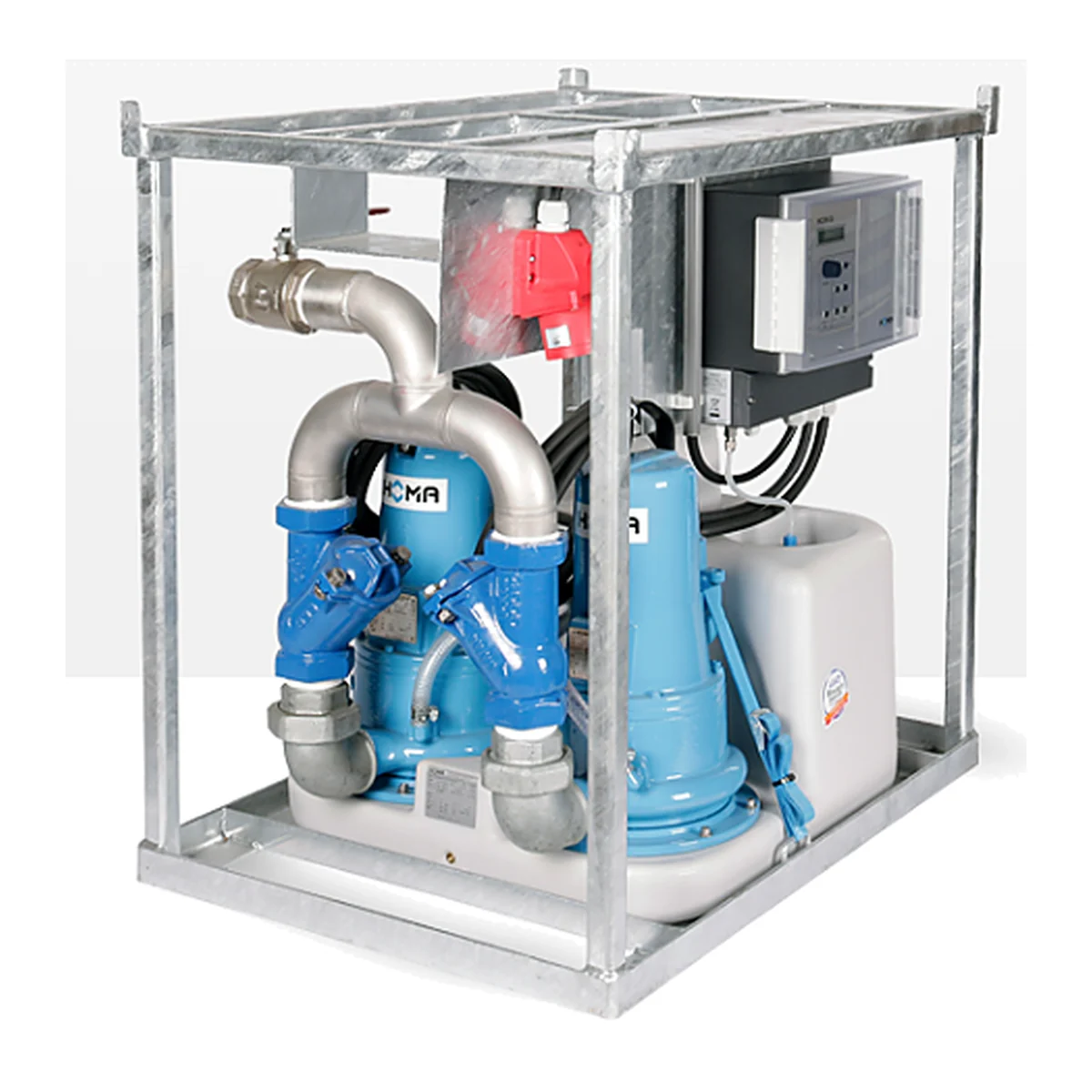

HOMA Sanicenter 180-26 D: anschlussfertige Doppelhebeanlage für temporäre Einsätze
Die HOMA Sanicenter 180-26 D ist eine kompakte, mobile Abwasser-Doppelhebeanlage für Baustellen, Veranstaltungen, Sanitärcontainer, kommunale Einsätze und temporäre Betriebsbereiche. Zwei leistungsstarke Schneidwerkpumpen, die automatische HCON-Steuerung und der verzinkte Transportrahmen bilden eine robuste, schnell einsetzbare Komplettlösung für fäkalienhaltiges und feststoffbelastetes Abwasser.
Praxisvorteile
Für Einsätze gebaut, bei denen die Abwasserentsorgung sofort funktionieren muss
Schnell einsatzbereit
Die Anlage wird anschlussfertig im Transportrahmen geliefert. Zulauf, Druckleitung, Entlüftung und Stromversorgung können vor Ort ohne den Aufbau einer stationären Pumpstation angebunden werden.
Doppelte Betriebssicherheit
Die zwei Pumpen arbeiten mit automatischem Wechselbetrieb. Bei einer Pumpenstörung schaltet die Steuerung automatisch auf die verfügbare Pumpe um; bei höherem Zulauf steht zusätzliche Leistungsreserve zur Verfügung.
Für belastetes Abwasser
Das gehärtete Barracuda-Schneidwerk zerkleinert mitgeführte Fest- und Faserstoffe und ermöglicht die Förderung über vergleichsweise klein dimensionierte Druckleitungen.
Übersichtliche Steuerung
Die HCON-Steuerung zeigt Betriebs- und Störmeldungen im Klartext an und erfasst unter anderem Betriebsstunden und Pumpenstarts. Sammelstörmeldungen können weitergegeben werden.
Transport- und lagerfreundlich
Der verzinkte Stahlrahmen schützt die Technik beim Transport und erleichtert die Umsetzung zwischen verschiedenen Einsatzorten. Die Bauform ist für eine platzsparende Lagerung ausgelegt.
Notstrombetrieb möglich
Bei geeigneter Auslegung des Stromerzeugers kann die mobile Abwasserentsorgung auch über ein Notstromaggregat abgesichert werden – wichtig für Notfälle und temporäre Infrastruktur.
Typische Anwendungen
Eine mobile Hebeanlage für wechselnde Standorte und anspruchsvolle Bedingungen
Baustellen und Containeranlagen
Temporäre Entwässerung von Toiletten-, Wasch-, Aufenthalts- und Bürocontainern, wenn kein ausreichend tief liegender Freigefälleanschluss vorhanden ist.
Events und Großveranstaltungen
Zuverlässige Abwasserförderung für mobile Sanitärbereiche bei Festivals, Messen, Sportveranstaltungen und Open-Air-Veranstaltungen.
Kommunen und Notfalleinsätze
Mobile Ersatz- oder Übergangslösung bei Baumaßnahmen, Havarien, Katastrophenschutzlagen und zeitlich begrenzten kommunalen Einsätzen.
Industrie und Wartungsbereiche
Temporäre Abwasserentsorgung bei Umbauten, Revisionen, Außenstandorten oder der vorübergehenden Erweiterung bestehender Betriebsbereiche.
Sanitär- und Modulbau
Ergänzung für mobile Sanitär-, Wohn- und Büroeinheiten mit flexibler Anbindung an eine vorhandene Druckentwässerung.
Landwirtschaft und Waschplätze
Zeitlich begrenzte Förderung geeigneter Abwässer aus Waschplätzen oder mobilen Einrichtungen – nach Prüfung des tatsächlich anfallenden Fördermediums.
Technische Daten
HOMA Sanicenter 180-26 D im Überblick
| Hersteller / Modell | HOMA Sanicenter 180-26 D |
|---|---|
| Anlagentyp | Mobile Abwasser-Doppelhebeanlage mit zwei Schneidwerk-Tauchmotorpumpen |
| Pumpenbasis | Sanimaster G 180-26 D mit HOMA GRP-26-Schneidwerkpumpen |
| Motorleistung je Pumpe | P1 2,5 kW / P2 1,9 kW |
| Spannung / Netzanschluss | 400 V, 3 Phasen, 50 Hz / CEE-Stecker 32 A |
| Drehzahl | 2.900 U/min |
| Maximale Fördermenge | 21,2 m³/h |
| Maximale Förderhöhe | 33,2 m |
| Sammelbehälter | 46 Liter, Polyethylen |
| Zuläufe | Horizontal und vertikal DN 100 / DN 40 |
| Entlüftung | DN 70 |
| Druckanschluss | R 2" Innengewinde, mit Kugelhahn und Kugelrückflussverhinderer |
| Steuerung | HOMA HCON mit automatischem Pumpenwechsel, Störumschaltung, Betriebsstundenzähler, Startzähler und LCD-Klartextanzeige |
| Rahmenabmessungen | ca. 800 × 600 × 800 mm (L × B × H) |
| Gewicht | ca. 147 kg inklusive Rahmen |
| Fördermedium | Fäkalienhaltiges, feststoff- und faserbelastetes Abwasser |
| Temperatur Fördermedium | Bis 35 °C, kurzzeitig bis 60 °C |
| Normative Einordnung | Abwasserhebeanlage nach DIN EN 12050-1; Einsatz unterhalb der Rückstauebene nach DIN EN 12056 |
Systemaufbau
Komplett montiert und auf einen zuverlässigen Wechselbetrieb ausgelegt
HCON-Steuerung
- Automatischer Wechsel der beiden Pumpen
- Automatische Umschaltung bei Pumpenstörung
- Potentialfreie und 230-V-Sammelstörmeldung
- Betriebsstundenzähler und Anzeige der Pumpenstarts
- LCD-Klartextanzeige für Betrieb und Störungen
Barracuda-Schneidwerk
- Gehärtete Schneideinrichtung aus massivem Edelstahl
- Für faser- und feststoffbelastetes Abwasser
- Robuste Pumpenhydraulik für anspruchsvolle Einsatzbedingungen
- Reduziert das Verstopfungsrisiko bei typischen Fremdstoffen im Abwasser
- Ermöglicht kompakte Druckleitungsführungen
Lieferumfang und Optionen
Was zur Grundausstattung gehört
Serienmäßiger Anlagenumfang
- Sammelbehälter mit zwei HOMA Schneidwerkpumpen
- Elastische Anschlüsse für Zulauf DN 100 und Entlüftung DN 70
- Pneumatische Niveauschaltung
- Elektronische HCON-Steuerung
- Netzanschluss mit CEE-Stecker 32 A
- Druckleitungsarmaturen mit Absperrung und Rückflussverhinderung
- Anschlussfertige Montage im verzinkten Stahlrahmen
Mögliche Optionen
- Reverse-Box für einen kurzen Rückwärtslauf bei einer Blockade
- Alternative Pumpenkonfigurationen für andere Betriebspunkte
- Ausführung mit Vortex-Laufrad für passende Abwasseranwendungen
- Druckschläuche, Kupplungen und weiteres Anschlusszubehör
- Projektbezogene Auslegung für Notstrombetrieb
Planung und Installation
Vor Bestellung müssen Betriebspunkt und Anschlusssituation geprüft werden
Für die Auswahl erforderlich
- Zu erwartender maximaler Abwasseranfall
- Geodätische Förderhöhe bis zum Übergabepunkt
- Länge, Dimension und Verlauf der Druckleitung
- Anzahl der Bögen, Armaturen und Kupplungen
- Vorhandene Stromversorgung am Einsatzort
- Art und Temperatur des Fördermediums
Für einen sicheren Betrieb
- Fachgerechter Anschluss von Zulauf, Entlüftung und Druckleitung
- Sichere, tragfähige und waagerechte Aufstellung
- Freier Zugang für Kontrolle, Reinigung und Wartung
- Schutz der Leitungen und Anschlüsse gegen mechanische Beschädigung
- Beachtung der Herstellerunterlagen und örtlichen Vorgaben
- Prüfung des Notstromaggregats auf Anlaufstrom und Leistungsreserve
Häufige Fragen
Fragen zur HOMA Sanicenter 180-26 D
Ist die Sanicenter 180-26 D für fäkalienhaltiges Abwasser geeignet?
Ja. Die Anlage ist als Abwasser-Doppelhebeanlage mit Schneidwerkpumpen für fäkalienhaltiges sowie feststoff- und faserbelastetes Abwasser ausgelegt.
Welche Vorteile bietet die Doppelanlage?
Die beiden Pumpen wechseln sich im Normalbetrieb automatisch ab. Bei einer Pumpenstörung kann die Steuerung auf die zweite Pumpe umschalten. Zusätzlich steht bei erhöhtem Zulauf eine zweite Pumpe als Leistungsreserve zur Verfügung.
Kann die mobile Hebeanlage an einem Notstromaggregat betrieben werden?
Grundsätzlich ja, sofern Spannung, Frequenz, Phasenfolge, Anlaufstrom und Leistungsreserve des Aggregats zur Anlage passen. Die Auslegung sollte vorab technisch geprüft werden.
Welche Anschlüsse sind vorhanden?
Die Anlage besitzt horizontale und vertikale Zulaufmöglichkeiten DN 100 / DN 40, eine Entlüftung DN 70 sowie einen Druckanschluss R 2" Innengewinde. Der Netzanschluss erfolgt über 400 V Drehstrom mit CEE-Stecker 32 A.
Was bewirkt die optionale Reverse-Box?
Die Reverse-Box ermöglicht einen kurzen Rückwärtslauf der Pumpe. Damit kann eine Blockade in geeigneten Fällen gelöst werden, ohne die Pumpe unmittelbar demontieren zu müssen.
Wie wird die richtige Druckleitung ausgewählt?
Entscheidend sind Fördermenge, Förderhöhe, Leitungslänge, Rohrdimension und die Druckverluste durch Bögen, Armaturen und Kupplungen. Die Auswahl sollte über den tatsächlichen Betriebspunkt und nicht allein über Qmax oder Hmax erfolgen.
Sanicenter für Ihren Einsatz auslegen lassen
Senden Sie uns Förderhöhe, Druckleitungslänge, geplante Rohrdimension, Einsatzbereich und die gewünschte Anschlussausstattung. Wir prüfen die Konfiguration und stellen die passende mobile Abwasserlösung zusammen.
