KESSEL Aqualift 200 Duo GTF 1250 – Doppelhebeanlage für Fettabscheider
Frei aufstellbare Doppelhebeanlage für fäkalienfreies Abwasser nach EN 12050-2. Mit zwei leistungsstarken GTF-1250-Pumpen, 220-Liter-Sammelbehälter, pneumatischer Niveauerfassung und Comfort-Schaltgerät eignet sich die Anlage insbesondere für die sichere Entwässerung hinter Fettabscheidern.
Kurz zusammengefasst
Die KESSEL Aqualift 200 Duo GTF 1250, Art.-Nr. 28518, ist eine frei aufstellbare Doppelhebeanlage für fäkalienfreies Abwasser. Sie ist besonders für Fettabscheider geeignet, deren Ruhewasserspiegel unterhalb der Rückstauebene liegt. Das vorgereinigte Abwasser wird gesammelt und über eine Druckleitung sicher über die Rückstauebene gefördert.
In Verbindung mit einem Fettabscheider kann der vorgesehene Zulauf nach Herstellerangabe gleichzeitig als zugängliche Probenahmeöffnung genutzt werden. Die endgültige Auswahl muss anhand von Zufluss, tatsächlicher Förderhöhe, Druckleitungsdimension und Leitungswiderständen erfolgen.
Eignung auf einen Blick
Die folgende Übersicht erleichtert die erste Einordnung. Sie ersetzt keine projektspezifische hydraulische Auslegung.
Für fäkalienfreies, vorgereinigtes Abwasser und gewerbliche Einbausituationen vorgesehen.
Für Technikräume, Kellerbereiche und andere zugängliche Innenräume.
Zwei Pumpen erhöhen die Betriebssicherheit bei Nutzungen, deren Entwässerung nicht länger ausfallen darf.
Zusätzliche DN-70-Rohrdurchführung und passende Positionierung des Zulaufs erforderlich.
Maximalwerte allein reichen nicht. Der tatsächliche Betriebspunkt muss geprüft werden.
Diese Ausführung ist ausschließlich für fäkalienfreies Abwasser vorgesehen.
Die Art.-Nr. 28518 ist eine Anlage zur freien Aufstellung.
Zugänglichkeit und gegebenenfalls besondere Vorgaben der zuständigen Stelle berücksichtigen.
Warum die Aqualift 200 Duo hinter einem Fettabscheider sinnvoll ist
Steht ein Fettabscheider unterhalb der maßgeblichen Rückstauebene, kann das behandelte Abwasser nicht sicher allein im freien Gefälle abgeführt werden. Die Hebeanlage sammelt das Abwasser und fördert es über eine fachgerecht ausgeführte Rückstauschleife in die weiterführende Entwässerungsleitung.
- Zwei Pumpen für erhöhte Betriebssicherheit
- Wechselbetrieb der Pumpen über die Steuerung
- Fäkalienfreies Abwasser nach EN 12050-2
- Freistromrad mit 30 mm freiem Kugeldurchgang
- 220 Liter Behältervolumen
- 100 Liter Nutzvolumen
- Integrierter Rückflussverhinderer
- Pneumatische Niveauerfassung über Tauchrohr
- Akustische und optische Alarmmeldung
- Werkzeuglos zugängliche Komponenten
Die wichtigsten Produktvorteile
Hohe Betriebssicherheit
Die Duo-Ausführung besitzt zwei Pumpen. Das ist besonders bei Gastronomie- und Gewerbebetrieben sinnvoll, deren Entwässerung bei einer Störung nicht über einen längeren Zeitraum ausfallen darf.
Leistungsstarke Pumpentechnik

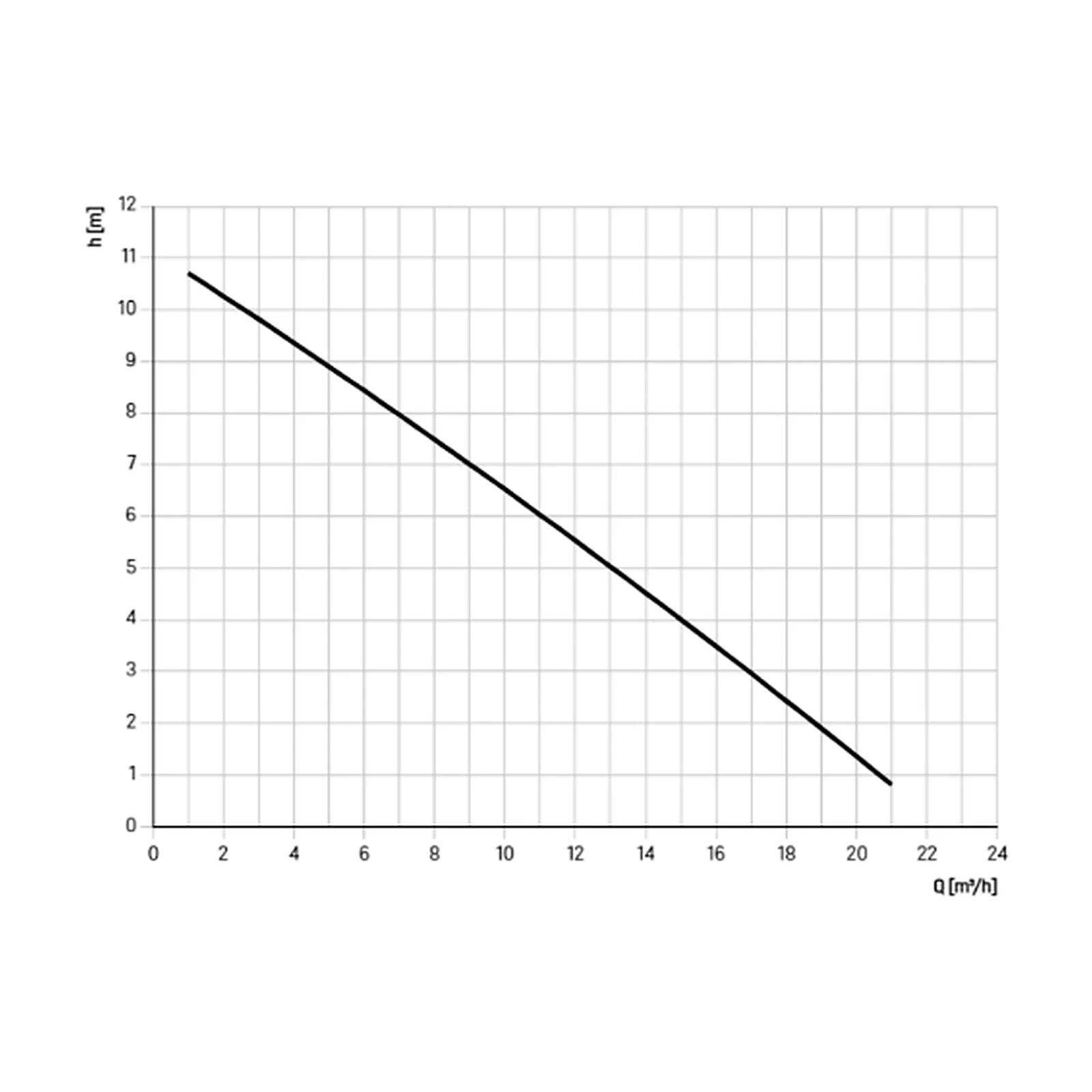

Die GTF-1250-Pumpen arbeiten mit Freistromrad und erreichen laut Hersteller eine maximale Förderleistung von 20 m³/h sowie eine maximale Förderhöhe von 11 m.
Comfort-Schaltgerät

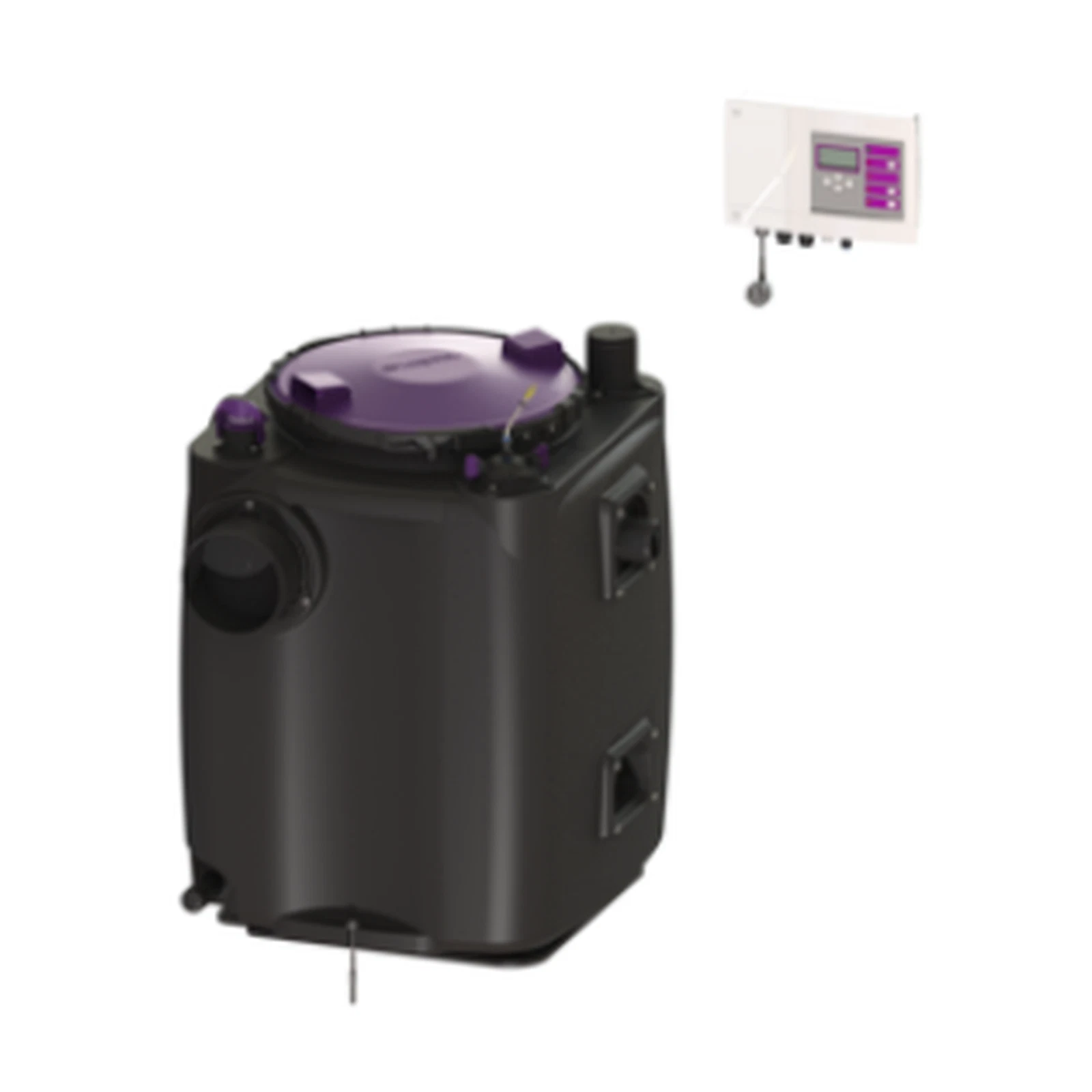

Das Schaltgerät verfügt unter anderem über mehrzeilige Displayanzeige, Selbstdiagnosesystem, Logbuchfunktion, Batteriepufferung, USB-Schnittstelle und Alarmmeldung.
Wartungsfreundlicher Aufbau

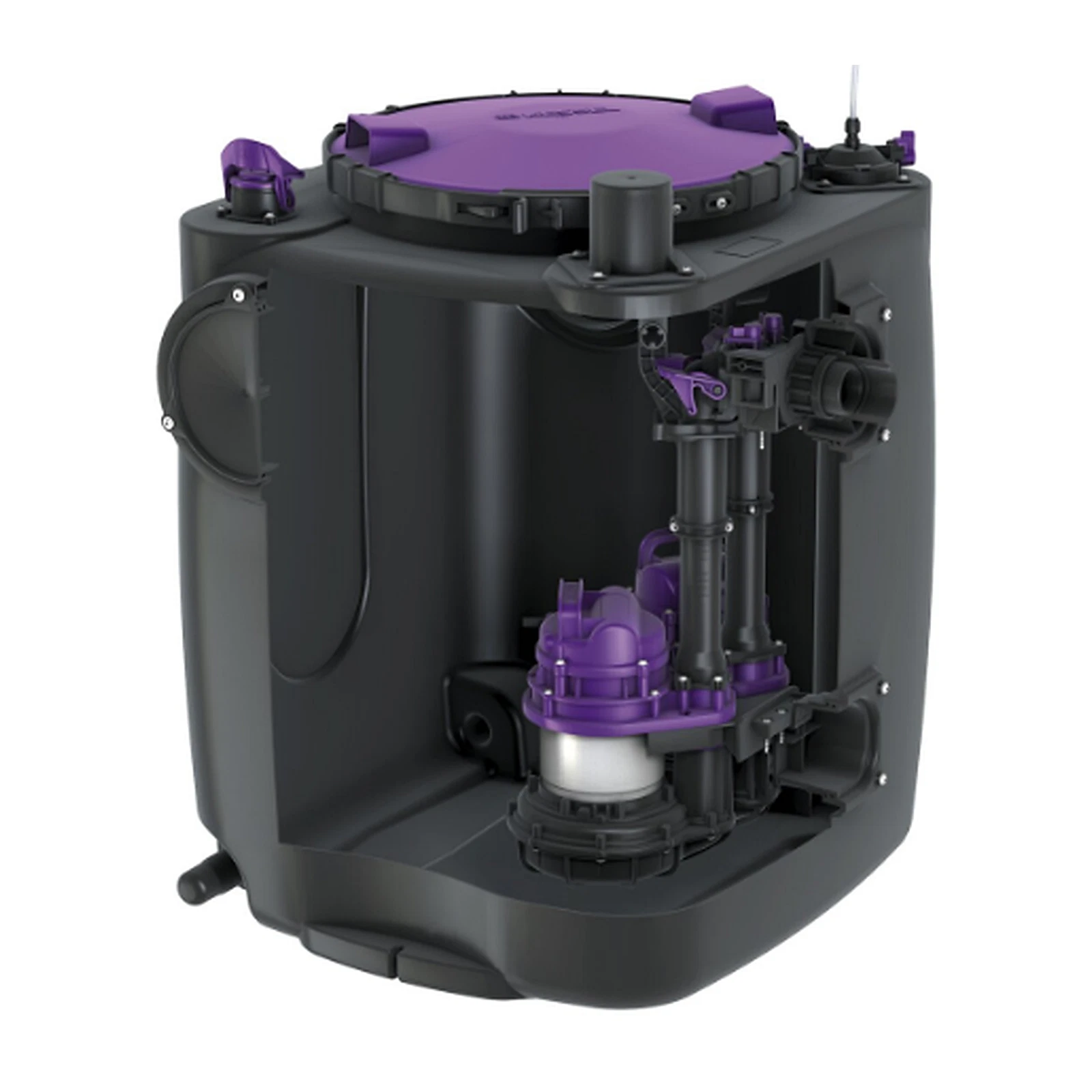

Schnellspannverschlüsse und entnehmbare Komponenten erleichtern Kontrolle, Reinigung und Wartung. Der geruchsdichte Sammelbehälter besteht aus dauerhaft beständigem PE.
Kombination mit Europact Fettabscheidern NS 1, NS 2 und NS 4
Vor der Montage sind Ablaufnennweite, Ablaufhöhe, Abstand zwischen den Anlagen und das notwendige Gefälle abzugleichen.
DN-70-Sonderanschluss
Beim Europact NS 1 kann der Zulauf über eine zusätzliche Rohrdurchführung DN 70 in der benötigten Höhe hergestellt werden. Dafür werden die KESSEL-Dichtung 850116 und eine Bohrung mit 92 mm Durchmesser benötigt.
Europact Fettabscheider NS 1 ansehen →Anschlusslage prüfen
Die Verbindung ist anhand der tatsächlichen Ablaufhöhe, der Leitungslänge und des erforderlichen Gefälles zu planen. Die hydraulische Auslegung der Hebeanlage bleibt erforderlich.
Europact Fettabscheider NS 2 ansehen →Einbausituation abstimmen
Bei der NS-4-Variante müssen Anschlussnennweite, Höhenlage und Abwassermenge gemeinsam betrachtet werden. Besonders wichtig ist die Prüfung des tatsächlichen Betriebspunkts.
Europact Fettabscheider NS 4 ansehen →Technische Daten
| Hersteller | KESSEL SE + Co. KG |
|---|---|
| Produktbezeichnung | Aqualift 200 Duo GTF 1250 |
| Artikelnummer | 28518 |
| GTIN | 4026092092941 |
| Anlagenart | Doppelhebeanlage / Duo |
| Abwasserart | Fäkalienfreies Abwasser |
| Norm | EN 12050-2 |
| Einbausituation | Freie Aufstellung |
| Auslieferungszustand | Vormontiert zur bauseitigen Endmontage. Pumpen und Sensorik sind bauseits zu montieren, das Schaltgerät ist anzuschließen. |
| Anzahl Pumpen | 2 |
| Pumpentyp | GTF 1250 |
| Laufrad | Freistromrad |
| Freier Kugeldurchgang | 30 mm |
| Betriebsspannung | 230 V |
| Leistungsaufnahme P1 | 1,3 kW je Pumpe |
| Motorleistung P2 | 0,8 kW je Pumpe |
| Nennstrom | 5,4 A je Pumpe |
| Drehzahl | 2.700 U/min |
| Betriebsart | S1 |
| Maximale Förderleistung | 20 m³/h |
| Maximale Förderhöhe | 11 m |
| Schutzart Pumpen | IP 68 bis 3 m |
| Förderguttemperatur dauerhaft | Maximal 40 °C |
| Heißwasserbeständigkeit | Maximal 80 °C für bis zu 2 Minuten |
| Behältervolumen | 220 Liter |
| Nutzvolumen | 100 Liter |
| Werkseitiger Zulauf | DN 100 |
| Druckabgang | DN 50 / DA 63 mm |
| Rückflussverhinderer | Integriert |
| Niveauerfassung | Pneumatisch über Tauchrohr |
| Schaltgerät | Comfort, 230 V |
| Schutzart Schaltgerät | IP 54 |
| Erforderliche Absicherung | C 16 A |
| Alarmmeldung | Akustisch und optisch |

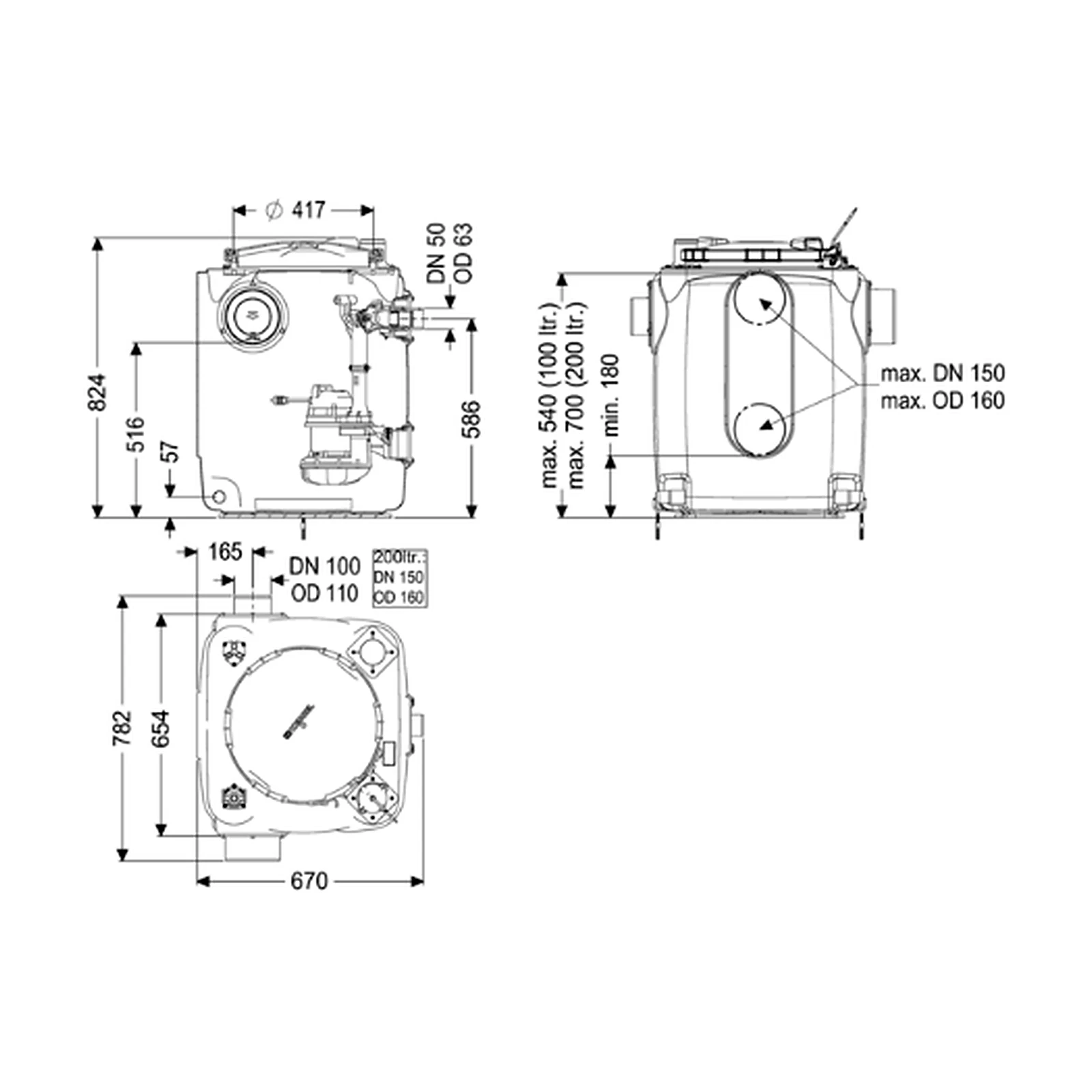

| Abmessungen Anlage | 670 × 655 × 815 mm Länge × Breite × Höhe |
| Nettogewicht | 42 kg |
| Bruttogewicht | 49 kg |
| Verpackungsmaße | 900 × 900 × 939 mm Länge × Breite × Höhe |
Diese Angaben werden für die Auslegung benötigt
Eine belastbare Auswahl ist nur möglich, wenn die hydraulischen und baulichen Randbedingungen bekannt sind.
Nenngröße und Ablaufleistung des Fettabscheiders sowie angeschlossene Entwässerungsgegenstände erfassen.
Höhenunterschied zwischen dem Wasserspiegel der Hebeanlage und dem höchsten Punkt der Rückstauschleife bestimmen.
Rohrdimension, Gesamtlänge, Bögen, Armaturen, Rückstauschleife und Einmündung in die Kanalisation berücksichtigen.
Lieferumfang und bauseitige Leistungen
Bestandteile der Hebeanlage
- Sammelbehälter Aqualift 200
- Zwei Pumpen GTF 1250
- Comfort-Schaltgerät
- Pneumatische Niveauerfassung
- Integrierter Rückflussverhinderer
- Anschlussleitungen mit codierten Steckern
- Akustische und optische Alarmfunktion
- Herstellerunterlagen
Üblicherweise bauseits auszuführen
- Zulaufleitung vom Fettabscheider
- Druckleitung und Rückstauschleife
- Be- und Entlüftungsleitung
- Erforderliche Absperreinrichtungen
- Rohrbefestigungen und Übergangsstücke
- Elektrischer Anschluss und Absicherung
- Fachgerechte Endmontage
- Inbetriebnahme und Funktionsprüfung
Anschluss eines Europact NS 1 mit Ablauf DN 70
Da der Ablauf des Europact NS 1 niedriger liegt als bei den größeren Varianten, wird der Zulauf der Aqualift 200 in der benötigten Höhe über eine zusätzliche Rohrdurchführung DN 70 hergestellt.
| Rohrdurchführungsdichtung | KESSEL DN 70, Art.-Nr. 850116 |
|---|---|
| Passende Sägeglocke | KESSEL Art.-Nr. 500101 |
| Bohrdurchmesser | 92 mm |
| Angeschlossenes Rohr | DN 70 |
| Position der Bohrung | Innerhalb der vom Hersteller freigegebenen Anschlussflächen und passend zur erforderlichen Zulaufhöhe |
| Planungsgrundlage | Ablaufhöhe des Fettabscheiders, Abstand der Anlagen, Rohrgefälle und Zugänglichkeit |
Downloads und offizielle Herstellerunterlagen
Die technischen Angaben auf dieser Seite wurden mit den offiziellen KESSEL-Unterlagen zur Artikelnummer 28518 abgeglichen.
Maßgeblich für Planung, Montage und Inbetriebnahme sind die zum Ausführungszeitpunkt aktuellen Herstellerunterlagen. Technische Änderungen durch den Hersteller bleiben vorbehalten.
Häufige Fragen zur KESSEL Aqualift 200 Duo
Kann die Aqualift 200 Duo hinter einem Fettabscheider eingesetzt werden?
Ja. Die Anlage ist für fäkalienfreies Abwasser vorgesehen und wird von KESSEL ausdrücklich als Lösung zur Entwässerung hinter Fettabscheidern beschrieben. Die Förderleistung muss zur Abwassermenge und zur vorhandenen Druckleitung passen.
Kann die Hebeanlage eine separate Probenahmeeinrichtung ersetzen?
Nach Herstellerangabe kann der vorgesehene Zulauf der Aqualift 200 in Verbindung mit einem Fettabscheider gleichzeitig als Probenahmeöffnung genutzt werden. Die Öffnung muss fachgerecht ausgeführt, zugänglich und für eine repräsentative Probenahme nutzbar bleiben.
Ist die Aqualift 200 Duo für einen Europact NS 1 geeignet?
Der Anschluss kann über eine zusätzliche Rohrdurchführungsdichtung DN 70 hergestellt werden. Dafür ist die KESSEL-Dichtung Art.-Nr. 850116 vorgesehen. Die passende Sägeglocke 500101 erzeugt für DN 70 eine Bohrung mit 92 mm Durchmesser. Die genaue Position richtet sich nach Ablaufhöhe und Gefälle.
Warum ist eine Doppelhebeanlage bei Fettabscheidern sinnvoll?
Zwei Pumpen erhöhen die Betriebssicherheit und ermöglichen einen wechselnden Pumpenbetrieb. Das ist insbesondere bei Gastronomie- und Gewerbebetrieben relevant, deren Entwässerung nicht über längere Zeit unterbrochen werden darf.
Ist die Anlage für Toilettenabwasser geeignet?
Nein. Die Aqualift 200 Duo GTF 1250 ist für fäkalienfreies Abwasser nach EN 12050-2 ausgelegt. Toiletten und andere Einleitstellen mit fäkalienhaltigem Abwasser dürfen nicht an diese Ausführung angeschlossen werden.
Reichen 11 m maximale Förderhöhe für die Auslegung?
Die Angabe von 11 m ist ein Maximalwert der Pumpe. Für die tatsächliche Auslegung müssen die geodätische Förderhöhe, Rohrreibungsverluste, Bögen, Armaturen, Rohrdimension und die benötigte Fördermenge gemeinsam betrachtet werden.
Welche Angaben werden vor der Bestellung benötigt?
Benötigt werden mindestens Fettabscheider-Typ, Ablaufnennweite, Ablaufhöhe, Höhe der Rückstauebene, Druckleitungsdimension, gesamte Leitungslänge, Anzahl der Bögen und die ungefähre Abwassermenge.
Gehören Druckleitung und Absperreinrichtungen zum Lieferumfang?
Nein. Zulaufleitung, Druckleitung, Rückstauschleife, Entlüftungsleitung, Absperreinrichtungen, Rohrbefestigungen und der elektrische Anschluss sind üblicherweise passend zur Einbausituation bauseits herzustellen.
Ist die Anlage vollständig anschlussfertig?
Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert. Pumpen und Sensorik sind entsprechend der Herstelleranleitung zu montieren und das Schaltgerät ist anzuschließen. Anschließend sind Inbetriebnahme und Funktionsprüfung durchzuführen.
Muss die Hebeanlage regelmäßig gewartet werden?
Ja. Wartung und Funktionskontrolle sind für einen sicheren Betrieb erforderlich. Die konkreten Arbeiten und Intervalle richten sich nach Nutzung, Betriebsbedingungen, Herstellerunterlagen und den für das Objekt geltenden Anforderungen.
Passt die Aqualift 200 Duo zu Ihrem Fettabscheider?
Senden Sie uns Fettabscheider-Typ, Ablaufhöhe, Rückstauebene und die geplante Druckleitungsführung. Wir prüfen die Kombination vor der Bestellung und weisen auf erforderliches Anschlusszubehör hin.
