Beschreibung

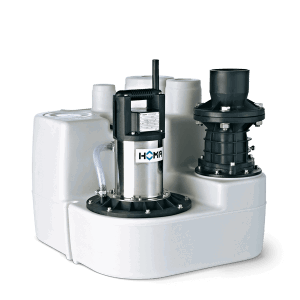

HOMA Sanistar C 102 W – Abwasser-Hebeanlage
Einsatzgebiete:
Das Haupteinsatzgebiet der überflutbaren Hebeanlage HOMA Sanistar C 102 W ist für unterhalb der Rückstauebene liegende Räume, in denen Abwasser anfällt, z.B. aus Toiletten, Waschbecken, Duschen. Diese sind nach DIN 1986 über eine automatische Hebeanlage zu entsorgen. Selbst wenn natürliches Gefälle zum Kanal besteht, ist bei einer Überflutung der Kanalisation dort kein Abfluss mehr möglich und das Abwasser staut sich in den Räumen zurück. HOMA Sanistar Hebeanlagen sind die ideale Lösung bei Neubau oder Altbausanierung.
DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA, Zertifikat Nr. 0220119.
Artikelbeschreibung:
Pumpe:
Motor:
Steuerung:
Pneumatische Niveausteuerung mit Staudruckschaltung. Elektronisch geregelter Nachlauf der Pumpen verhindert Schlammablagerung und Verstopfen. Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen mit Meldung aller eventuell auftretenden Störungen. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Störmeldung optional nachrüstbar, siehe Zubehör. Drehrichtungs-Kontrollanzeige.
Motor:
Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Robuste, wartungsfreie, dauergeschmierte Wälzlager. 3-fache Radialdichtung.
Werkstoffe:
Sammelbehälter: Polyethylen
Laufrad: Stahlguss
Druckdeckel Pumpe,
Motorgehäusedeckel: glasfaserverstärkter Kunststoff
Druckdeckel, Rückschlagklappe: Grauguss
Rückschlagklappengehäuse: Kunststoff
Motorgehäuse: Edelstahl
Motorwelle: Edelstahl
Mechan. Verbindungsteile: Edelstahl
Technische Daten:
- Förderhöhe Hmax: 0,5 m – 9,5 m
- Förderleistung Qmax: 28,00m³/h
- Anzahl Pumpen: 1
- Behältervolumen: 70L
- Leistung P1: 1,2 kW
- Frequenz: 50
- Spannung: 230V
- Stromart: 1~
- Nennstrom: 5,3 A
- Startart: Direkt
- Druckanschluss: DN80
- Gewicht: 32 kg
- Drehzahl: 2900 1/min
Lieferumfang:
HOMA Sanistar C 102 W Abwasser-Hebeanlage
Behälter mit 1 Pumpe, Druckanschluss mit weichdichtender Rückschlagklappe, DN 80 Flansch und DN 80/Ø89 elastischem Übergangsstück mit Schellen und Dichtung mit Schrauben. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Befestigungsschrauben für Auftriebssicherung. Pneumatische Niveauschaltung. Elektronisches Steuergerät mit Netzkabel und Schutzkontaktstecker (1-Ph) bzw. CEE-Stecker 16 A (3-Ph).
Download Bereich
Hier finden Sie Produktprospekte, Technische Zeichnungen, Bedienungsanleitungen sowie den HOMA Hebeanlagen Ratgeber als PDF Dokument.
HOMA Sanistar C 102 W Datenblatt
