Beschreibung

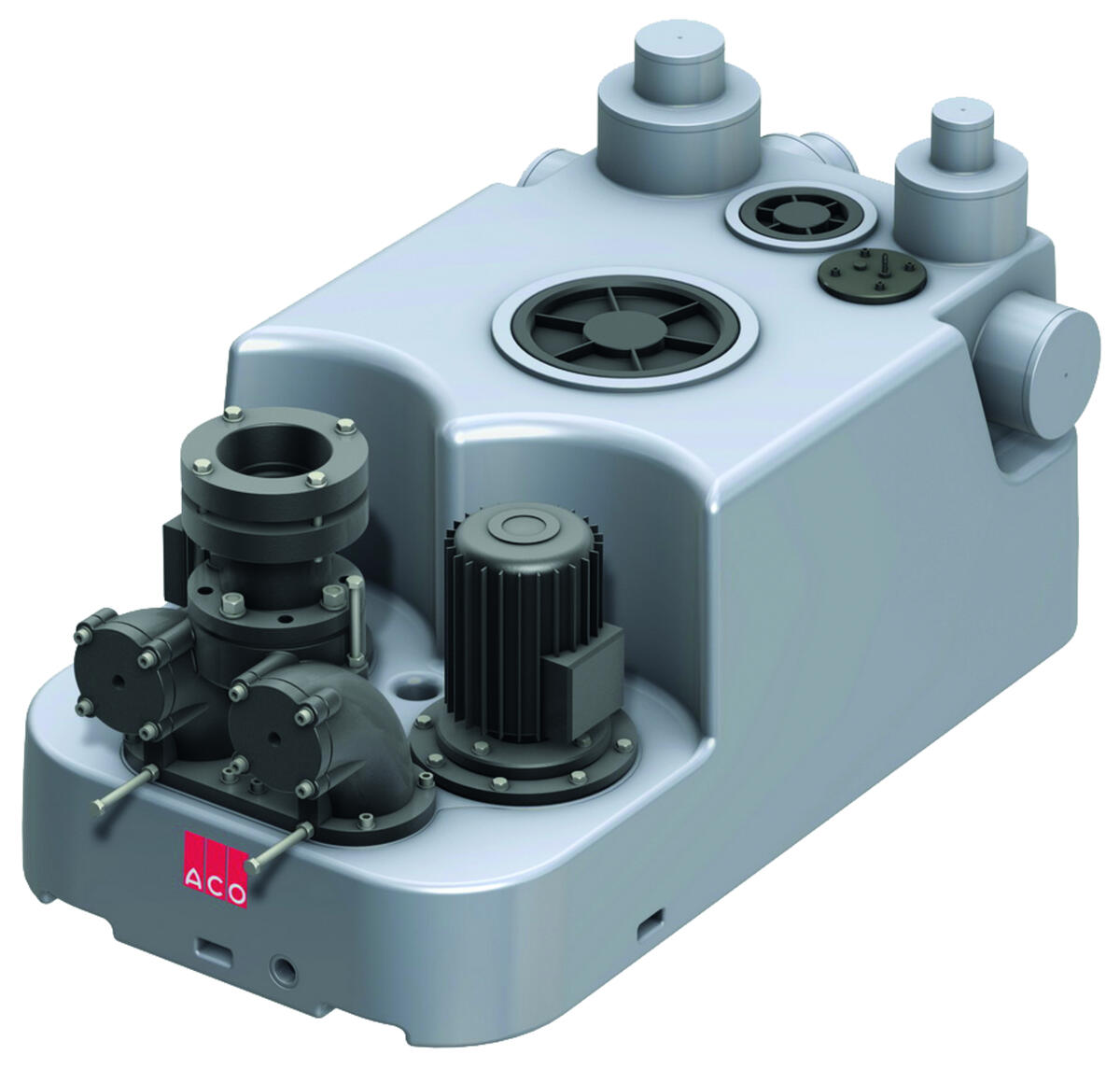

ACO Muli-Star DDP ECO 2.0 (Art.-Nr. 1202.00.14)
Duo-Abwasserhebeanlage für Gastronomie & Gewerbe – zuverlässig unterhalb der Rückstauebene, auch hinter Fettabscheidern
Die ACO Muli-Star DDP ECO 2.0 ist eine kompakte Doppelpumpen-Hebeanlage zur Freiaufstellung für fäkalienhaltiges und fäkalienfreies Abwasser in frostgeschützten Technik- und Kellerräumen. Dank CFD-optimiertem, verstopfungsfreiem Freistromlaufrad, hoher chemischer Beständigkeit und anschlussfertiger Ausführung bietet sie maximale Betriebssicherheit im gewerblichen Dauerbetrieb. Geprüft gemäß DIN EN 12050-1. ACO Haustechnik
Highlights & Vorteile
-
Maximale Sicherheit: Doppelanlage mit Freistromlaufrad, robuste Förderung auch bei Faserstoffen/Ablagerungen; Pumpen IP68, Steuerung IP54. ACO Haustechnik
-
Gastro-tauglich: Geeignet hinter Fettabscheidern – bis NS 15 in Verbindung mit Lufteinperlung (Zubehör). ACO Haustechnik+1
-
Kompakt & installationsfreundlich: Türmaß 780 mm, unterschiedliche Zulaufhöhen und großes Nutzvolumen bis 185 l; anschlussfertig für schnelle Montage. ACO Haustechnik
-
Zuverlässige Niveausteuerung: Pneumatische Niveauschaltung (keine Schwimmerschalter im Medium); optional Lufteinperlung zur Vermeidung von Schwimm-/Fettschichten. ACO Haustechnik+1
Technische Kerndaten (ECO 2.0)
-
P1/P2 je Aggregat: 1,83 kW / 1,50 kW · 400 V, ≈ 1400 U/min
-
Korngröße: 65 mm (Freistrom) · Gesamtvolumen: 300 l
-
Nutzvolumen: 95 l (Z1) / 185 l (Z2) · Gewicht: ca. 107 kg
-
Temperaturbereich: bis 40 °C, kurzzeitig bis 65 °C
-
Leistungsdaten (ECO 2.0, exemplarisch): Q ≈ 7,5 l/s @ 4 m, 3,0 l/s @ 6 m
-

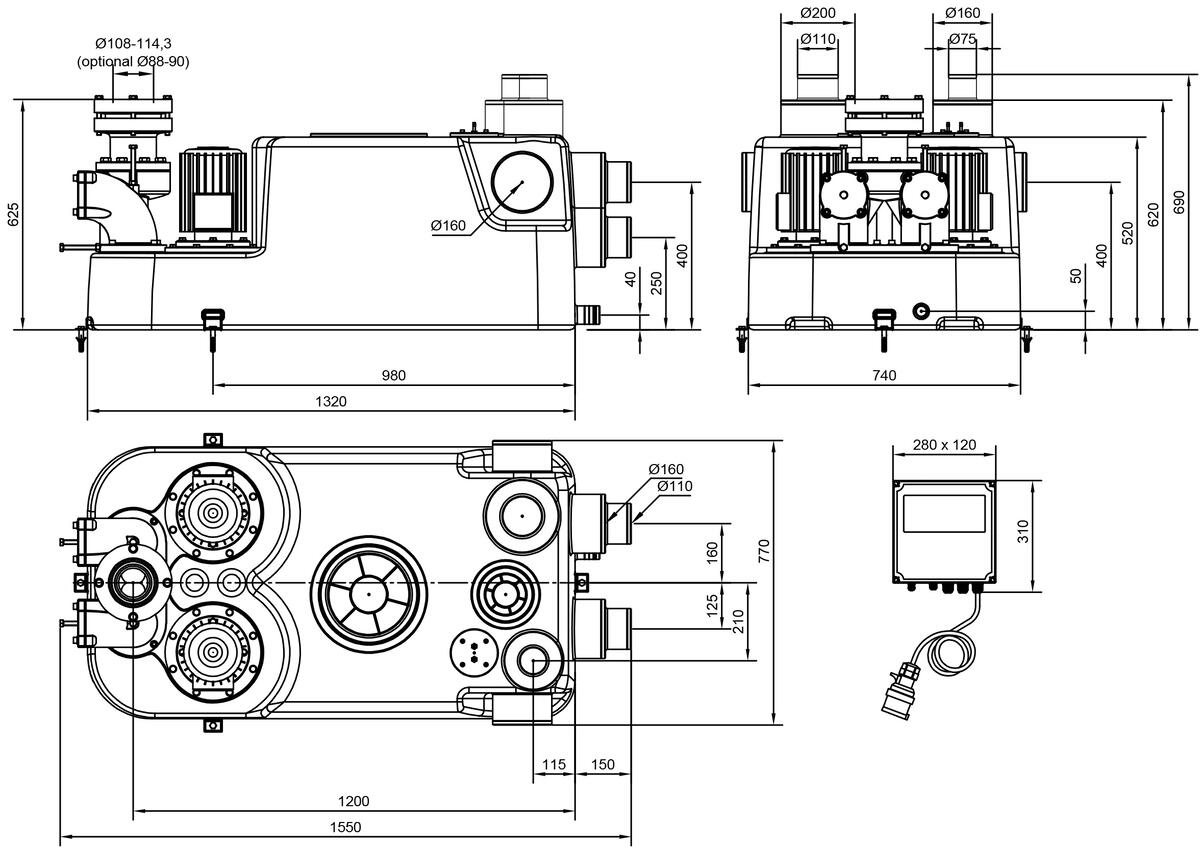

Typische Außenmaße: ca. L 1550 × B ≈ 770–780 × H 690 mm (passt durch Standard-Türmaß 780 mm)
Quelle: ACO Produktseite/Leistungstabelle & Maßzeichnung. ACO Haustechnik
Anschlüsse & Ausführung (Auszug)
-
Behälter: PE, Grundablass R 1″, Revisionsöffnungen Ø 130 mm und Ø 250 mm (DDP 2)
-
Zuläufe: horizontal DN 150 / DN 100, zusätzl. vertikale Zuläufe DN 200/DN 150 und DN 100/DN 70 (Entlüftung)
-
Druckleitung: Spezial-Rückflussverhinderer (Kugel), Hosenrohr mit Anlüft-/Festsetzschraube, Anschlussflansch DN 80 PN 16
-
Steuerung/Alarm: potentialfreie Sammelstör- und Betriebsmeldung, CEE-Anschluss (je nach Ausführung)
Alles gemäß ACO Produktinformation. ACO Haustechnik
Typische Einsatzbereiche
-
Gastronomie & Großküchen (Restaurants, Hotels, Kantinen, Kliniken)
-
Mehrfamilienhäuser, Büro-/Verwaltungsgebäude, Krankenhäuser
-
Hinter Fettabscheidern bis NS 15 (empfohlen mit Lufteinperlung)
Quelle: ACO Produktseite/Produktblatt. ACO Haustechnik+1
Zubehör/Optionen (Auswahl)
-
Lufteinperlung (Air-Bubble-Injection) mit Mini-Kompressor und Anschlussmaterial – erhöht Betriebssicherheit bei fetthaltigem Abwasser (z. B. hinter Abscheidern). ACO Systems FZE
-
Signalanlage mit GSM-Modul (optisch/akustisch, SMS-Weiterleitung). ACO NORDIC AB
-
Auftriebssichere Verankerung, Handmembranpumpe DN 50, Absperr-/Einlassarmaturen. ACO Haustechnik+1
Planungshinweise (Kurz)
-
Einbau unterhalb Rückstauebene gem. DIN EN 12050-1; Belüftung, Rückstauschleife und Wartungszugänglichkeit berücksichtigen.
-
Bei Einsatz hinter Fettabscheidern: Lufteinperlung vorsehen, um Fettschichten/Schwimmdecken zu vermeiden. ACO Haustechnik+1
Lieferumfang (werksseitig)
-
PE-Sammelbehälter 300 l mit zwei Pumpenaggregaten
-
Steuerung (IP54) inkl. Anschlusskabel/CEE nach Ausführung
-
Niveauschaltung pneumatisch, Revisionsöffnungen
Details siehe ACO-Produkt-/Datenblatt. ACO Haustechnik
Downloads (Hersteller)
Technische Zeichnungen, Leistungskurven, Zubehörlisten und Maßblätter finden Sie im ACO-Herstellerbereich zur Muli-Star DDP (inkl. ECO 2.0). ACO Haustechnik+1
