Beschreibung
Kurzdefinition: Das Probenahmerohr DN 100 aus PE-HD dient der gesetzeskonformen Entnahme von Abwasserproben am Ablauf der Abscheideranlage, bevor das Wasser mit weiterem Abwasser vermischt wird.
Produktüberblick

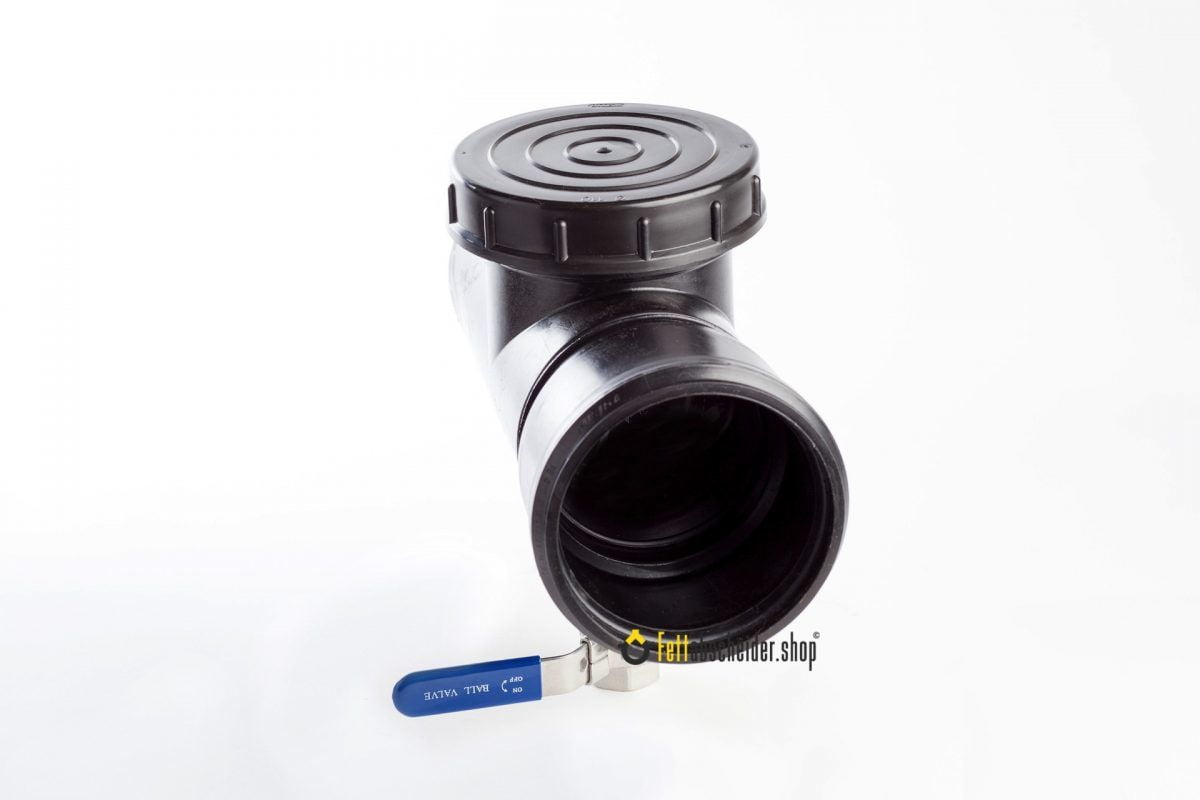

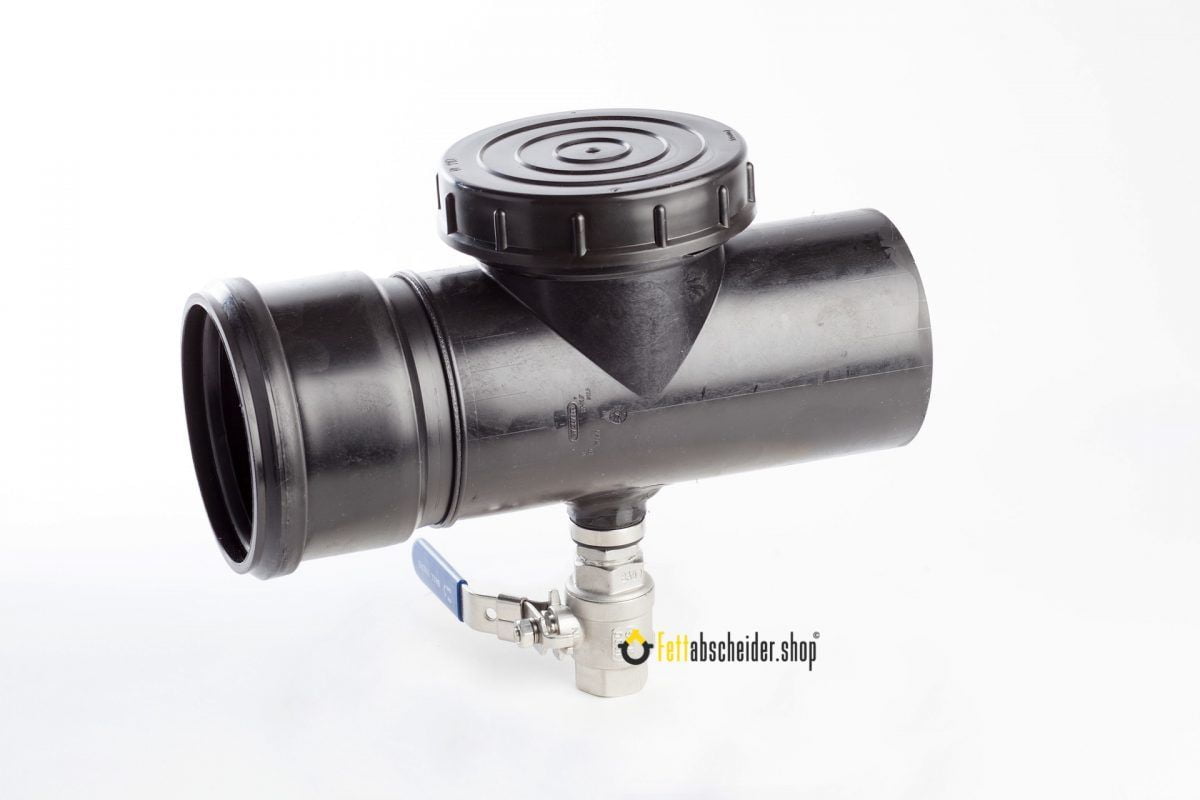

Das Probenahmerohr DN 100 aus PE-HD ist speziell für den Einsatz an Fettabscheidern zur Freiaufstellung oder Hausaufstellung konzipiert. Es dient der gesetzeskonformen Entnahme von Abwasserproben am Ablauf der Abscheideranlage, bevor das Wasser mit weiterem Abwasser vermischt wird. Geeignet ist es für Anlagen der Nenngrößen NS2 / NG2 und NS4 / NG4. Gefertigt aus hochdichtem Polyethylen (PE-HD), ist das Rohr gasdicht, chemikalienresistent und langlebig. Es kann ebenso als Revisions- und Reinigungsrohr verwendet werden.
Lieferumfang
- Ab Werk vormontierter Kugelhahn ¾“
- Steckmuffe mit Schraubdeckel aus PE-HD
- Rohrdimension: DN 100 (auch in DN 150 erhältlich)
Typische Einsatzbereiche
- Fettabscheider zur Freiaufstellung in frostgeschützten Räumen
- Fettabscheider zur Hausaufstellung in Kellern oder Technikräumen
- Prüfstellen für Behörden und Wartungsfirmen
- Kontroll- und Reinigungszugänge im Ablaufbereich
Vorteile & Eigenschaften von PE-HD
- Gasdicht & druckbeständig
- Beständig gegen Säuren, Laugen, Öle & Fette
- Gute elektrische Isolation & hohe Kälteschlagfestigkeit
- Einsatztemperaturen von −30 °C bis +85 °C (kurzzeitig bis 120 °C)
- Recycelbar & langlebig
Installationshinweise nach DIN EN 1825
Die Probenahmeeinrichtung muss direkt am Ablauf des Abscheiders und vor der Vermischung mit anderem Abwasser montiert werden.
- Sohlsprung ≥ 160 mm (mind. 30 mm bei unzureichendem Gefälle)
- Freier Zugang zur Probenahmestelle muss dauerhaft gewährleistet sein
- Normgerechte Dimensionierung gemäß DIN 4040-100
Technische Daten
| Material | PE-HD (Polyethylen hoher Dichte) |
|---|---|
| Nenndurchmesser | DN 100 (optional DN 150) |
| Farbe | Schwarz |
| Kugelhahn | ¾“, vormontiert |
| Temperaturbereich | −30 °C bis +85 °C (kurzzeitig bis 120 °C) |
| Dichte | 0,94 – 0,97 g/cm³ |
| Geeignet für Nenngrößen | NS2 / NG2 und NS4 / NG4 |
| Abmessungen laut technischer Zeichnung | Länge 332 mm · Maß 135 mm · Ø110 · Höhe ca. 258 mm |
| Gewicht laut technischer Zeichnung | 1.478 kg |
Download & Dokumentation
Weiterführende Infos
FAQ
Wo wird das Probenahmerohr montiert?
Direkt am Ablauf des Abscheiders und vor der Vermischung mit anderem Abwasser.
Für welche Nenngrößen ist es geeignet?
Für Anlagen der Nenngrößen NS2 / NG2 und NS4 / NG4.
Was ist im Lieferumfang enthalten?
Vormontierter Kugelhahn ¾“, Steckmuffe mit Schraubdeckel aus PE-HD und Rohrdimension DN 100 (auch in DN 150 erhältlich).
Welche Anforderungen werden beim Einbau genannt?
Unter anderem Sohlsprung ≥ 160 mm (mind. 30 mm bei unzureichendem Gefälle), dauerhaft freier Zugang zur Probenahmestelle und normgerechte Dimensionierung gemäß DIN 4040-100.
